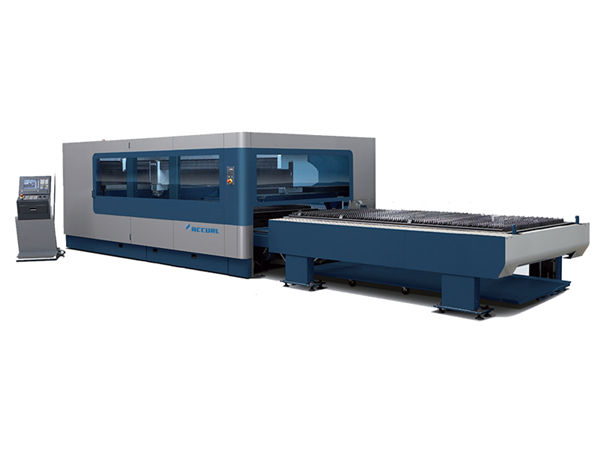

автоматты жинау cnc талшықты лазерлік кескіш машина

автоматты жинау cnc талшықты лазерлік кескіш машина

Өнім туралы мәліметтер


Сертификаттау: CE, ISO 9000
Төлем және жеткізу шарттары:
Тапсырыстың ең аз саны: 1 КЕҢЕС
Бағасы: келісімді
Қаптама туралы мәліметтер: ағаш қаптама
Жеткізу мерзімі: 15-30 жұмыс күні
Төлем шарттары: T / T, Western Union, MoneyGram
Жеткізу мүмкіндігі: айына 1000 бірлік

Өнімнің толық сипаттамасы


Өнім атауы:Пластиналар мен түтіктер Талшықты лазерлік кесу машинасыЛазер түрі:Талшықты лазер
Лазерлік қуат:800w / 1000w / 2000w / 4000wКепілдік:12 ай
Сатудан кейінгі қызмет:Шетелде инженерлерге қызмет көрсетуСалмағы:3000 кг
Бағдарламалық жасақтама:CypcutCNC немесе жоқ:ИӘ
Қолданылатын материал:Металл түтік және металл пластинаНәр беруші:AC380V ± 5% 50 / 60Гц (3 фаза)

Өнім сипаттамасы


Біз Gantry CNC машинасы мен жоғары беріктігі бар дәнекерлеу корпусын біріктіретін N-light / IPG талшықты лазерін қолданамыз. Үлкен CNC фрезерлік станокта жоғары температурада тазартудан және дәл өңдеуден кейін, ол жоғары дәлдікпен және жоғары жылдамдықпен, сызықты бағыттаушы жетегімен, жоғары жылдамдықты серво моторымен жақсы қаттылық пен тұрақтылыққа ие. , жақсы қаттылық. Ол негізінен 20 мм металл астындағы түтікті жоғары жылдамдықта және дәлдікте кесуге арналған. Талшықты лазердің бірқатар артықшылықтары бар, мысалы: сәуленің жоғары сапасы, жоғары жарықтылық, жоғары конверсия жылдамдығы, техникалық қызмет көрсетусіз, арзан және кішігірім мөлшерде тұрақты және сенімді жұмыс істеу және басқалары. Ауа көмегімен кесу - лазерлік кесудің ең дамыған деңгейі. , бұл тот баспайтын болаттан, көміртекті болаттан, қорытпадан, жезден, мыстан, титаннан және басқа да металл материалдарды дәл кесуге өте ыңғайлы. Ол металл бұйымдарында, велосипедте, металл жиһазда, фитнес жабдықтарында, спорттық жабдықта, ауылшаруашылық техникасында, дисплей сөресінде, өртке қарсы бақылауда кеңінен қолданылады.

Машинаның ерекшелігі


1. Қос доңғалақты электр қозғалтқыштары мен қос серво қозғалтқыштарының конструкциясы, кесілген түтікке дөңгелек, шаршы, тікбұрышты түтік, сопақ түтік, I-сәуле және т.б.
2. Кесу кезіндегі бұрылыс тұрақтылығын қамтамасыз ететін пневматикалық доңғалақты конструкция.
3. Ең жақсы кесу әсерін беретін жоғары өнімді лазер көзі және тұрақты жұмыс жүйесі.
4. Құрылғы тұрақты, тиімді және ұзақ жұмыс істей алатындығына кепілдік беру үшін тамаша салқындату, майлау және шаңнан тазарту жүйелеріне ие.
5. Машинаны керемет және тұрақты кесу сапасы бар әр түрлі металды кесуге қолдануға болады.
6. CAD / CAM автоматтандырылған бағдарламалық жасақтамасымен және автоматтандырылған ұя салатын бағдарламалық жасақтамамен шикізатты үнемдеуге болады.
7. CNC жүйесіне Ethernet интерфейсі арқылы қол жетімділік лазерлік кесу процесінде байланыс пен қашықтықтан бақылауды жүзеге асырады.

Техникалық параметрлер


Талшықты лазер қуаты: 800 Вт, 1000 Вт, 1500 Вт, 2000 Вт, 3000 Вт 4000 Вт (қосымша)
Жұмыс мөлшері: 3000 * 1500мм
X және Y орналасу дәлдігі: + -0,05 мм
Беріліс режимі: Германиядан Atlanta жоғары дәлдіктегі редукторлар мен екі роторлы тіректі талшықты лазерлік кесу машинасы бар тіректі импорттаңыз

Лазерлік қуат800W 1000W 2000W 3000W
Лазер көзіIPG / N-LIGHT Максфотоникалық талшықты лазерлік резонатор
Құбырлар / түтіктерді өңдеу (Φ x L)Φ = 20-300мм, L = 6m, 8m, 12m (опция үшін Φ = 20-300mm; опция үшін L> 6m)
Құбырлар / түтіктер санатыДөңгелек, шаршы, тікбұрышты, сопақша, бел дөңгелек және т.б.
Айналу жылдамдығы120 айналым / минут
CNC басқаруCypcut / Германия PA HI8000
Лазерлік басШвейцария Raytools
Нәр берушіAC380V ± 5% 50 / 60Гц (3 фаза)
Жалпы электр қуаты22 кВт
Позиция дәлдігі± 0,03 мм / м
Позиция дәлдігін қайталаңыз± 0,02 мм
Максималды позиция жылдамдығы70 м / мин
Жеделдету
Сызу бағдарламалау режиміҚажет заттар, Pro / e, UG және т.б. тікелей импорттау
Машинаның салмағы6.5-7.5T

Талшықты лазерлік кесу машинасының артықшылығы


1. Тамаша жол сапасы: кішігірім лазерлік нүкте және жоғары жұмыс тиімділігі, жоғары сапа.
2. Кесудің жоғары жылдамдығы: кесу жылдамдығы бірдей қуаттағы CO2 лазерлік кесу машинасынан 2-3 есе жоғары.
3. Тұрақты жұмыс: импортталатын әлемдік талшықты лазерлерді қолданыңыз, тұрақты өнімділік, негізгі бөліктер 100,000 сағатқа жетуі мүмкін;
4. Фотоэлектрлік түрлендірудің жоғары тиімділігі: CO2 лазерлік кесу машинасымен салыстырыңыз, талшықты лазерлік кесу машинасы фотоэлектрлік түрлендірудің үш есе тиімділігіне ие.
5. Төмен құны: Энергияны үнемдеңіз және қоршаған ортаны қорғаңыз. Фотоэлектрлік конверсия жылдамдығы 25-30% дейін. Электр қуатын аз тұтыну, бұл дәстүрлі СО2 лазерлік кесу машинасының шамамен 20% -30% құрайды.
6. Техникалық қызмет көрсетудің төмен деңгейі: талшықты желінің берілуі линзаны көрсетпейді, техникалық қызмет көрсету құнын үнемдейді;
7. Оңай операциялар: талшықты желі беру, оптикалық жолды реттеу жоқ.

Машина туралы мәліметтер


Автоматты байламды жүктеу қондырғысының мүмкіндіктері
1. Автоматты байламды тиегіш, жұмыс уақыты мен жүктеме уақытын үнемдей отырып, жаппай өндіріс мақсатына жетеді
2. Дөңгелек құбыр, тікбұрышты құбыр және басқа да құбырлар адамның араласуынсыз толықтай автоматтандырылған түрде жүктелуі мүмкін.
3.Басқа пішінді түтік жасанды түрде жартылай автоматты берілуі мүмкін.
4.Макс жүктеу блогы 800 * 800 мм
5.Макс жүктеу салмағы 2500кг
6. Оңай кетіруге арналған таспаның тіреуіші
7. Түтіктерді автоматты түрде көтеру
8.Автоматты бөлу және автоматты туралау
9.Роботикалық қолды толтыру және дәл тамақтандыру

Автоматты жинау құрылғысы:
1. Автоматты көтеру тірегі, түтік пен сынықтарды себетке салыңыз
2. Көрнекі масштабтағы тірек құбыр диаметріне сәйкес тірек диаметрін жылдам реттей алады
3. Көрнекі масштабта реттелетін тіреуішті көтеру құрылғысы тамақтану уақытын үнемдейді, концентрлі болуды қамтамасыз етеді, құбырдың бұралуын болдырмайды

Лифтпен реттелетін қолдау жүйесі:
Әр түрлі диаметрлі құбырларды кесу реттелетін тірек жүйесі арқылы жылдам және дәл концентриенттік құбыр мен тырнақты табуға, жылдам тамақтандыруға, күтімді күтіп-баптауға, уақытты үнемдеуге мүмкіндік береді. Сіз бұралмалы құбырды қысқарта отырып, тіректерге қолдау көрсете аласыз.

Интеграциялық төсек:
1. Бүкіл ұзындығы 8 метр дәнекерленген төсек тәрізді.
2.Интеграция төсегі жабдықтың концентрациясын, тік, дәл орнатуды тез және тиімді қамтамасыз ете алады.
3. Бүкіл құрылымы ықшам дәл.

3D қолданушы интерфейсі:
1. Интуитивті интерфейс, Solidworks, Pro / e, UG бағдарламалық жасақтамасымен жақсы үйлесімділік, ыңғайлы және қарапайым.
2. CNC операциялық бағдарламасының дәстүрлі бағдарламалық кодынан күрделі жұмыс әдісінен түбегейлі кету.
3. Оператордың талаптарын азайтыңыз.

Онлайн диагностикалық функция:
CypTube серво-кері байланыс функциясын алды, басын, лазерін және басқа компоненттерін алып тастады, желідегі ақауды диагностикалауға болады.

Өнімді қолдану:
Қолданылуы: құбырды, шұңқырлы түтікті және әртүрлі арнайы пішінді құбырларды кесуге болады.
Түтікке арналған диаметр: 20-200 мм
Кесу ұзындығы: 6м / 4м және т.б.
Кесу қалыңдығы 500 Вт талшық көзі: 3 мм тот баспайтын болат, 6 мм көміртекті болат, 2 мм мыс, 2 мм алюминий және т.б., 2,5 мм мырышталған пластина т.б.
