cnc бақылау талшықты лазерлік түтік кесу машинасы, күміс талшықты-оптикалық лазерлік кескіш

cnc бақылау талшықты лазерлік түтік кесу машинасы, күміс талшықты-оптикалық лазерлік кескіш

Өнім туралы мәліметтер


Сертификаттау: ISO9001: 2008, CE
Төлем және жеткізу шарттары:
Тапсырыстың ең аз саны: 1 КЕҢЕС
Бағасы: USD келісімді
Орам материалдары: 1.Қабық пленка орау машинасы 2. Көбіктің қаптамасының бүкіл машинасымен соқтығысуға қарсы. Металл белдігі бар фанерден жасалған ағаш қорап
Жеткізу мерзімі: 30 жұмыс күні
Төлем шарттары: T / T, MoneyGram, Western Union, Аккредитив
Жеткізу мүмкіндігі: 2000 дана

Өнімнің толық сипаттамасы


Өнім атауы:Пластиналар мен түтіктер Талшықты лазерлік кесу машинасыҚолдану:Құбырларды кесу
Қалыңдығы:0-25ммКесу алаңы:1500 * 3000мм
Кесу жылдамдығы:РеттелетінCNC немесе жоқ:Иә
Z осі жолы:100ммЖұмыс кестесі:Бекітілген жұмыс кестесі
Лазерлік бас:Precitec / лазерлік метMaximum Acceleration:1,5Г

Тұтынушылардың өсіп келе жатқан күрделі қажеттіліктерін қанағаттандыру үшін, Rise Laser нарықтық сұранысты қанағаттандырады, тәуелсіз түрде жасалынған RL3015 парағы және лазерлік талшықты кескіш қондырғы, бір машинаның қос мақсатына арналған, бұл машина екі рет кесу қажеттіліктерін бір уақытта шешеді.
1. 300w, 500w, 800w, 1000w, 2000w 3000w Maxphotonics талшықты-оптикалық лазер қосымша
2. Талшықты алюминий, көміртекті болат, темір, тот баспайтын болат, күміс, аппаратура, металл өңдеу, металл түтік құбырлары және т. Б.
3. CE & FDA & ISO сертификаттарымен Қытайдың үздік өндірушілері, бағасы мен сапасы жақсы
4. Талшықты кесу қалыңдығы 1мм, 1,5мм, 2мм, 3мм, 5мм, 6мм, 20мм дейін
5. RL3015 Құбырлы-талшықты лазерлік кесу машинасы, 1500 * 3000мм
6. 1000 Вт тот баспайтын болаттан жасалған күміс металл түтік CNC талшықты лазерлік кесу машинасының бағасы

АтыFiber Laser Tube Cutting Machine 800W Hiph Precison Cutting for Metal Tube and Plate
МодельCF1530C
Жұмыс аймағы1500 * 3000мм
Лазерлік қуат500w,800w,1000w,1500w,2000w,2500w,3000w
Лазер түріТалшықты лазер
Салқындату тәсілдеріСуды салқындату
Мининум сызығының ені0,1мм
Кесу жылдамдығы0-35м / мин
Максималды қозғалу жылдамдығы90м / мин
Орналасу дәлдігі≤0.03мм
қайталанатын дәлдік≤0.02 мм
Максималды үдеу1,5Г
Бағдарламалық жасақтаманы басқаруCYPCUT
Пішімге қолдау көрсетіледіPLT, DXF, AI, G коды және т.б.
Бағдарламалық жасақтама ортасыWindows xp / 7/8/10
Үйлесімді бағдарламалық жасақтамаCoreldraw, Autocad
Жүргізу жүйесіРедукторы және тірегі бар жоғары дәлдіктегі серво-мотор
Көмекші керек-жарақтарСу шығаратын желдеткіш, түтікшелер, су салқындатқыш, құралдар қорабы
Жұмыс үстеліПышақпен жұмыс істейтін үстел (Sawteeth)

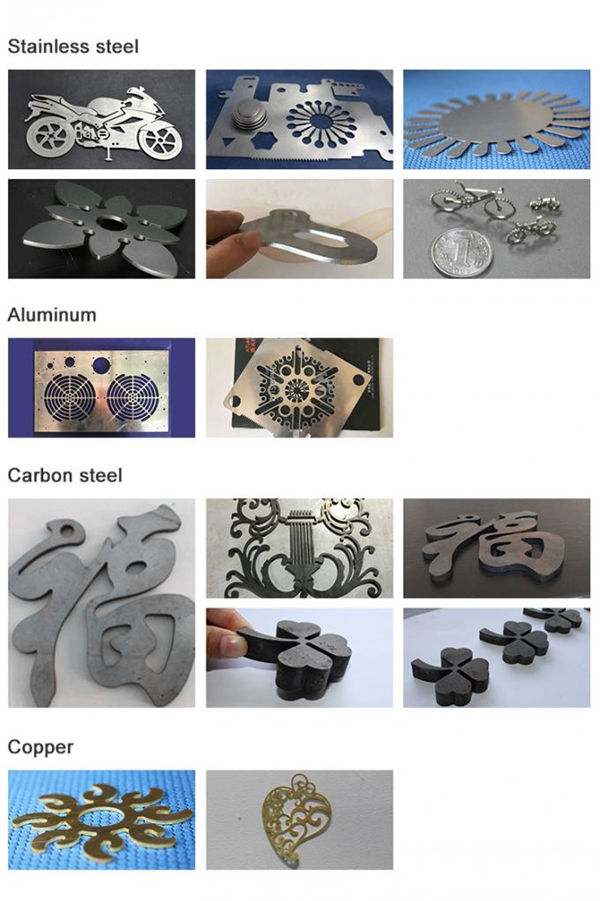

Қолданылатын материалдарКөміртекті болат, тот баспайтын болат, жез, мыс, алюминий және т.б.
Нәр беруші220в / 380в / 440в, 50Гц / 60Гц
Жұмыс ортасы Температура0-45 ℃, ылғалдылық 5-95% (конденсатсыз су.)
Үздіксіз жұмыс уақытыКүніне 24 сағат
Өлшемі8150 * 2825 * 2125мм
weight7 ton

Техникалық параметрлер


Кесу алаңы3000мм / 6000мм
Лазерлік қуат500 800W 1000W– 3KW Fiber
Бағдарламалық жасақтама интерфейсіҚұрамында W / PC басқару мұнарасы бар
Материалдық қабілеттілікметалдар және кейбір қара акрилдер
Мотор түріШарлы бұрандалы жетектегі серво моторлар
Лазер / компьютер қосылымыUSB қосылымы
Нәр беруші380В үш фазалы
Кепілдік2 жыл (бөлшектер мен лазер қуатын қамтиды)
Сынып4 класс лазер
Құбыр мен түтіктің диаметріΦ20-Φ200 мм
Құбыр мен түтіктің ұзындығы6000мм
X осінің бағыты300мм
Y осінің бағыты6500мм
W осінің айналмалы бұрышыn * 360 ° ШЕКСІЗ
X / Y осінің орналасу дәлдігі± 0,02 мм
W білігінің максималды айналу жылдамдығыСағатына 80 рет
X осінің максималды қозғалу жылдамдығы50м / мин
Х осінің максималды жылдамдығы1.2G
Y осінің максималды жылдамдығы0,6Г
Чак формасыҚос пневматикалық патрон
Максималды жүктеу400кг
Көлемі10000 * 1800 * 2300 мм
Бүкіл машинаның салмағы5000кг
Мотор конфигурациясыX: 850W / Y: 3000W / W: 3000W



Cutting thickness vs speed(m/min)
Материалthickness/mm500w|m/min1000в1500w2000в3000w4000w
Көміртекті болат0.2
0.4-
0.6--
0.8--
1101624273035
1.5------
261012152124
2.5------
3356.581215



Көміртекті болат41.52.566.51013
50.825.56911
60.61.544.57.59
8133.567
100.82.534.56
120.51.823.55
161.82.5
200.61
220.5
24



Тот баспайтын болат0.5
0.6
0.8
1101624283035
1.5
2469152125
327.291215
41.54.25.4911
5134.268
62.12.74.25
81.51.833.5
100.50.91.51.8
120.61.1
140.5

Өнімнің артықшылығы


Айналмалы құрылғыдағы электр қозғалтқышының қозғалтқышы жылдамдықты еркін реттейді, оңай жұмыс істейді, шулы, жоғары айналу жылдамдығы, жоғары дәлдік.
2. Қиылысатын жолды кесуге болады. Құбыр құрылысы үшін ең жақсы таңдау.
3. Импортталған жоғары дәлдіктегі беріліс құрылғысы, ол серво жүйесімен жақсы жұмыс істейді, осылайша кесу дәлдігі мен тиімділігіне көз жеткізеді.
4. Тамаша жол сапасы: кішігірім лазерлік нүкте және жоғары жұмыс тиімділігі, жоғары сапа.
5. Кесудің жоғары жылдамдығы: кесу жылдамдығы бірдей қуаттағы CO2 лазерлік кесу машинасынан 2-3 есе жоғары.
6. Тұрақты жұмыс: әлемдік жетекші талшықты лазерлерді қолдану, тұрақты өнімділік, негізгі бөліктер 100,000 сағатқа жетуі мүмкін;
7. Фотоэлектрлік түрлендірудің жоғары тиімділігі: CO2 лазерлік кесу машинасымен салыстырыңыз, талшықты лазерлік кесу машинасы фотоэлектрлік түрлендірудің үш есе тиімділігіне ие.
8. Аз шығын: Энергияны үнемдеңіз және қоршаған ортаны қорғаңыз. Фотоэлектрлік конверсия жылдамдығы 25-30% дейін. Электр қуатын аз тұтыну, бұл дәстүрлі СО2 лазерлік кесу машинасының шамамен 20% -30% құрайды.
9. Төмен техникалық қызмет көрсету: техникалық қызмет көрсету құнын үнемдей отырып, талшықты желі беру линзаны көрсетпейді;
10. Оңай операциялар: талшықты желі беру, оптикалық жолды реттеу жоқ.

Қолдану


1. Clean cut edges without burr for more efficient material utilization
және қайталама операциялардың қысқаруы.
2. Әр түрлі материалдың қалыңдығы мен комбинацияларын бір операцияда кесу
3. Байланыссыз материалды өңдеуге байланысты материалдық деформация болмайды
4. Жоғары басқарылатын, қайталанатын және дәл өңделетін .Etc.

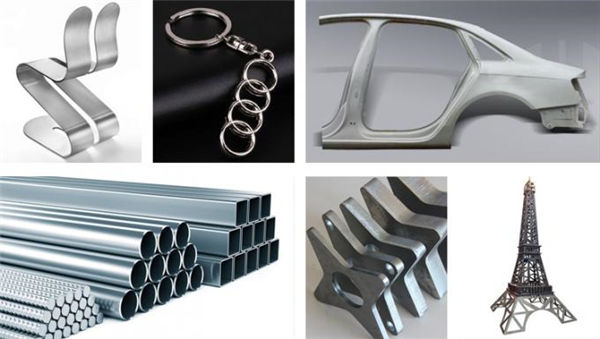

Парақтар мен құбырлардың интеграцияланған дизайны арқасында, мұнай және құбыр материалдары, фитнес жабдықтары және басқа да құбыр материалдары негізінен механикалық өңдеу, автомобиль өндірісі, машина шкафы және басқа да борттық материалдар негізінен механикалық өңдеуді және т.б. қоса алғанда, RL3015 өнеркәсіптік бейімділігі едәуір жақсарды.
