fiber laser engraving machine 10 meter machine body design

Өнім туралы мәліметтер

Сертификаттау: CE
Төлем және жеткізу шарттары:
Тапсырыстың ең аз саны: 1Сет
Бағасы: келісімді
Қаптама туралы мәліметтер: 1 * 40GP контейнер
Жеткізу мерзімі: 30 күн
Төлем шарттары: L / C, D / A, T / T, D / P, Western Union

Өнімнің толық сипаттамасы

Қолдану:	Барлық металдан жасалған материалдар	Қалыңдығы:	Upto 1mm SS
Лазер түрі:	Импорттық түпнұсқа талшықты лазер	Максималды кесу қалыңдығы:	20 мм / CS; 10 мм / СС
Жолдың ені:	0,1мм	Бағдарламалық жасақтама:	Cypcut
Қолдау көрсетілетін графикалық формат:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Brand Name:
Қайталанатын дәлдік:	+/- 0.03мм	Жұмыс температурасы:	0 ° C-45 ° C
Салқындату режимі:	Суды салқындату	Лазер көзі:	IPG / Nlight / Raycus / Макс
Вольтаж:	AC380V ± 10% 50HZ (60HZ)	Кесу алаңы:	3000х1500мм

Қолдану

Applied for Standard Stainless steel strip with thickness 0.2 to 14mm

Product

Cut round circle 100-800mm

Project Configration

code	Элемент
1	Scrap disposal system
2	Mechanical arm
3	Laser cutting machine
4	The central electric control cabinet
5	Cooling system
6	Feeding machine

Laser Machine Spec

Лазерлік көз ортасы	Талшық
Кесу ауқымы (L * W)	10000 mm × 15000 mm
Z біліктің соққысы	250 мм
Макс. орналастыру жылдамдығы	Минутына 120 м
X, Y білігі Макс. жылдамдықты тездетіңіз	1.0Г
Салқындату формасы	Суды салқындату
Лазерлік толқын ұзындығы	1070нм
Лазер көзінің шығу қуаты	500 Вт / 1000 Вт / 1500 Вт / 2000 Вт 2500 Вт / 3000 Вт / 4000 Вт (Қосымша)
Мин. кесу аралығы	≤ 0,1 мм
X, Y және Z осьтерінің орналасу дәлдігі	± 0,03 мм
X, Y және Z осьтерінің қайталану дәлдігі	± 0,01 мм
Кесетін материалдың қалыңдығы (материал бойынша)	0,2 - 25 мм
Жүргізуші моделі	Импортталатын серво мотор
Қуат қажеттілігі	380В, 50/60 Гц
Жұмыс температурасы	0-45 ℃
Үздіксіз жұмыс уақыты	24 сағат
Машинаның салмағы	Шамамен 12000 кг
Электрмен жабдықтаудың жалпы қорғаныс деңгейі	IP54

Laser cutting machine parameter

The lathe bed is made of the overall welding structure, after annealing after stress relief were rough machining and the secondary vibration aging treatment of metal finishing, better solve the stress due to welding, thus greatly improve the stability of machine tool.X, Y, Z axis adopts the Japanese servo motor, equipped with high precision grinding gear reducer and rigidity rack, high precision linear guide, such as efficient transmission mechanism, effectively guarantee the accuracy of transmission;Machine is equipped with automatic lubricating device, cutting area has dust exhausting device, waste car at the bottom of the cutting area, Mechanical cutting motion, maintain arc poor filling operation, don't need to return to the origin after one time cutting travel, Thus saving a lot of time, cutting speed improved greatly. By calculation, can improve the efficiency of more than 15% of the cutting with this improvement.

Moving cutting bed’s movement control by chain driven by servo motor, the bed surface is made up of copper and aluminum cylinder cap, copper cap can reduce the scratch plate effectively, reduce the cost of replacement.

Collecting, uncoiling, Straighten, feeding device parameters

Code	Performance	Параметр	Ескерту
1	maximum loading weight of the coil	10T(Max)
2	Width of coil	200mm～1300mm
3	Thickness of coil	0.3mm～1.5mm
4	material roll inner diameter	Ø460-530mm
5	material roll outer diameter	Ø1300mm(Max)
6	production line speed	20м / мин
7	loading mode	loading car
8	Tensioning method	hydraulic distension
9	braking method	Pneumatic disc brake
10	Feeding control	electric induction
11	uncoil	frequency control
12	Carrier; Material with a coffret	automatic
13	pressing device	Automatic
14	Flat roller	up 11 down 12
15	pinch roll	1set
16	feeder	pinch roller
17	Feeder driver	servo motor

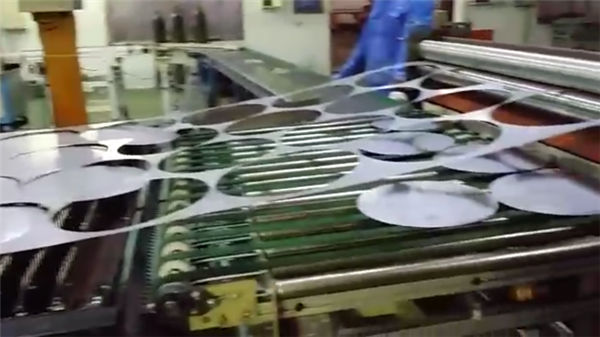

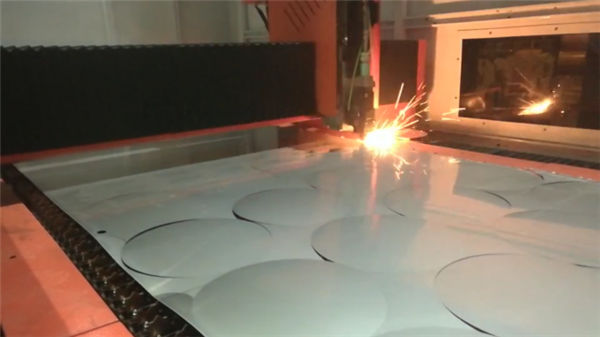

Cutting Samples: (attached photos are for reference , please contact with us for detail video)

Үлгілерді кесу

Сатуға дейінгі қызмет

1. Еркін үлгіні кесу,
Үлгіні тегін кесу / сынау үшін бізге CAD файлын жіберіңіз, біз осы жерде кесуді жүргіземіз және кесуді көрсету үшін бейне жасаймыз немесе кесу сапасын тексеруге үлгі жібереміз.
2. Машинаның жеке құрылымы
Клиенттің өтініші бойынша біз клиенттің ыңғайлылығына және өндірістің жоғары тиімділігіне сәйкес машинамызды сәйкесінше қайта қарастыра аламыз.

Сатудан кейінгі қызмет

A. Машинаға орнату, пайдалану, техникалық қызмет көрсету және ақаулықтарды жоюға арналған нұсқаулық ағылшын тіліндегі пайдаланушыға арналған нұсқаулықпен қамтамасыз етіледі және электронды пошта, факс, телефон, скайп бойынша ...
B. Біз тапсырыс берушінің сайтына орнату және оқыту үшін техникті ұсынамыз, тапсырыс беруші визаны, билетті, жергілікті өмір құнын төлейді.
C. Тапсырыс беруші біздің зауытқа оқу үшін келе алады. Біз орнату, пайдалану, машиналарға ақаулар мен техникалық қызмет көрсетуді үйретеміз.
Біздің семинарымызда жаттығу кезінде біз 7 күндік ақысыз оқу және тұру ақысын ұсынамыз, 2 адамға шектеу қоямыз.

Кепілдік

а) .1Барлық машина үшін (Антропогендік зақым туралы келісілген).
b) .Лазер көзі 2 жылдық кепілдік
в). Ұзақ уақыт қызмет көрсету және қосалқы бөлшектерді жеткізу
г) .Операция персоналы үшін тегін оқыту. (инженер шетелге шығуы мүмкін, келісілген).

Жиі қойылатын сұрақтар

1-сұрақ: Мен үшін ең жақсы машинаны қалай алуға болады?
Сізге жұмыс материалы, егжей-тегжейлі жұмыс туралы сурет немесе ведо арқылы айтуға болады, осылайша біздің машинамыз сіздің қажеттіліктеріңізге сай келе ме, жоқ па, соны шеше аламыз. Сонда біз сізге ең жақсы модель бере аламыз, бұл біздің тәжірибемізге байланысты.

2-сұрақ: Мен мұндай машинаны бірінші рет қолданамын, оңай жұмыс істей ме?
Біз сізге нұсқаулық пен нұсқаулықты ағылшын тілінде жібереміз, ол сізге машинаны қалай басқаруға болатындығын біледі. Егер сіз оны қалай пайдалануды әлі біле алмасаңыз, сізге «Teamviewer» онлайн-анықтамалық бағдарламалық жасақтама арқылы көмектесе аламыз. Немесе телефонмен, электрондық поштамен немесе басқа байланыс тәсілдерімен сөйлесе аламыз.

3-сұрақ: Егер машинада менің проблемам болса, мен не істей аламын?
Егер машиналарда «қалыпты пайдалану» кезінде проблемалар болса, біз сізге кепілдік мерзімінде ақысыз бөлшектерді жібере аламыз.

4-сұрақ: Сіз машиналарға жөнелтуді ұйымдастырасыз ба?
Ия, құрметті клиенттер, FOB немесе CIF бағасы бойынша біз сіздерге жөнелтуді ұйымдастырамыз. EXW бағасы үшін клиенттер жеткізуді өздері немесе олардың агенттері ұйымдастыруы керек.
