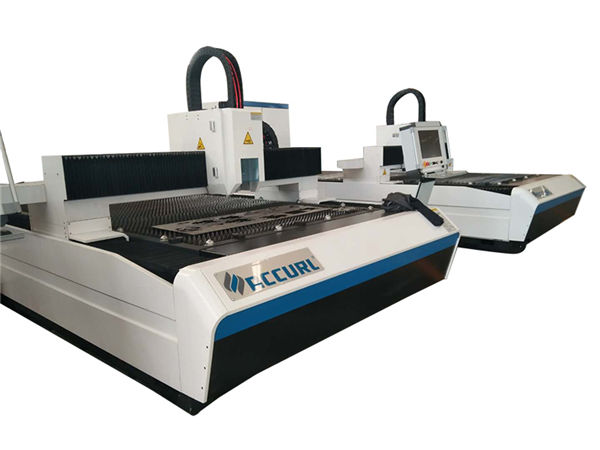

өнеркәсіптік лазерлік кесу станогы 500w қораптан қорғаныс жүйесі

өнеркәсіптік лазерлік кесу станогы 500w қораптан қорғаныс жүйесі

Өнім туралы мәліметтер


Сертификаттау: CE / FDA
Төлем және жеткізу шарттары:
Тапсырыстың ең аз саны: 1 КЕҢЕС
Бағасы: SET үшін USD
Орам материалдары: темір байламы бар ағаш қорап
Жеткізу мерзімі: 20-30 жұмыс күні
Төлем шарттары: T / T, L / C, Western Union
Жеткізу мүмкіндігі: жылына 2000 бірлік

Өнімнің толық сипаттамасы


Лазер түрі:Талшықты лазер көзіКесу алаңы:Диаметрі 20-200 мм
Салқындату режимі:Суды салқындатуҚолдану:Қолданылатын материал
Жұмыс кернеуі:380В / 50ГцФокус әдісі:Автоматты түрде реттеу және бақылау
Берілу әдісі:Тісті және тірекЛазерлік қуат:500 Вт
Жұмыс үстелі максималды жүктеме:1000кгX / Y осінің позициясы:0,05 / 1000 мм
CNC немесе жоқ:ИӘСынып:4 класс лазер

Өнім Сипаттамасы


Лазер түріТалшықты лазер
Лазерлік брендIPG / Maxphotonics
Лазерлік қуат500 Вт (1000 Вт / 2000 Вт / 4000 Вт қосымша)
Жұмыс аймағы1500mmX3000mm 1300x2500mm Міндетті емес
Жұмыс кестесіБекітілген жұмыс кестесі
Басқару жүйесіPMAC толық жабық цикл серво басқаруы
Жүргізу режиміЕкі редальді тіректі жүргізу
Бос / өңдеу жылдамдығы72 м / мин / 36м / мин
Орналастыру дәлдігі0,05 мм
Қорғау жүйесіҚоршау қорғанысы
Лазерлік басPrecitec / лазерлік мет
Нәр берушіAC220V ± 5% 50 / 60Гц / AC380V ± 5% 50 / 60Гц
Жалпы қуат7кВт ~ 11кВт
Еден кеңістігі5.6mX3.2m (бекітілген кесте)

Құбырлардың егжей-тегжейлі сипаттамасы


Кесу ұзындығы6000мм
Диаметрі20мм-200мм
Мин қалған материал250 мм
X осі230 мм
Y осі6500мм
Z осі175 мм
Позиция дәлдігі0,05 мм
Орналастырудың дәлдігі0.03 мм
X осі үшін максималды қозғалу жылдамдығы40м / мин
Y осі үшін максималды қозғалу жылдамдығы500 мм / с
Жеделдету1 G
Көлемі (L * W * H)12000 * 1800 * 2400мм
Салмақ3800кг

Металлға арналған талшықты лазерлік кесу машинасы станоктан тұрады. Бұл жүйе станоктан, қозғалыс бөліктерінен, электр жабдықтарын басқару бөліктерінен және басқа көмекші бөліктерден тұрады. Басқару жүйесімен үш осьтік қозғалыс бөлігін пайдалану арқылы, ол талшықты лазерлік кесу басына тұрақты, дәл және жоғары жылдамдықта қозғалуға мүмкіндік береді; X және Y біліктері жоғары сапалы және дәл HIWIN желілік бағыттаушы рельстерімен, жалпы станокты дәнекерлеуге арналған төртбұрышты құбырмен, жұмыс столымен, стрессті жеңілдететін еммен, мезаның максималды жүк көтергіштігі 500 килограмға дейін әкелінеді. әмбебап шарикті подшипниктер, сыртқы сыртқы қысқыш қондырғысы бар, шаңның өткізбейтін толық жабдығын, фотоэлектрлік датчикті және берудің дәлдігін қамтамасыз ету үшін басқа да дәл орналастыру бөлшектерін пайдаланыңыз.

Артықшылығы


Айналмалы құрылғыдағы электр қозғалтқышының қозғалтқышы жылдамдықты еркін реттейді, оңай жұмыс істейді, шулы, жоғары айналу жылдамдығы, жоғары дәлдік.
2. Қиылысатын жолды кесуге болады. Құбыр құрылысы үшін ең жақсы таңдау.
3. Импортталған жоғары дәлдіктегі беріліс құрылғысы, ол серво жүйесімен жақсы жұмыс істейді, осылайша кесу дәлдігі мен тиімділігіне көз жеткізеді.
4. Тамаша жол сапасы: кішігірім лазерлік нүкте және жоғары жұмыс тиімділігі, жоғары сапа.
5. Кесудің жоғары жылдамдығы: кесу жылдамдығы бірдей қуаттағы CO2 лазерлік кесу машинасынан 2-3 есе жоғары.
6. Тұрақты жұмыс: әлемдік жетекші талшықты лазерлерді қолдану, тұрақты өнімділік, негізгі бөліктер 100,000 сағатқа жетуі мүмкін;
7. Фотоэлектрлік түрлендірудің жоғары тиімділігі: CO2 лазерлік кесу машинасымен салыстырыңыз, талшықты лазерлік кесу машинасы фотоэлектрлік түрлендірудің үш есе тиімділігіне ие.
8. Аз шығын: Энергияны үнемдеңіз және қоршаған ортаны қорғаңыз. Фотоэлектрлік конверсия жылдамдығы 25-30% дейін. Электр қуатын аз тұтыну, бұл дәстүрлі СО2 лазерлік кесу машинасының шамамен 20% -30% құрайды.
9. Төмен техникалық қызмет көрсету: техникалық қызмет көрсету құнын үнемдей отырып, талшықты желі беру линзаны көрсетпейді;
10. Оңай операциялар: талшықты желі беру, оптикалық жолды реттеу жоқ.

Қолданылатын материалдар


Көбінесе көміртекті болат, кремнийлі болат, тот баспайтын болат, алюминий қорытпасы, титан қорытпасы, мырышталған болат табақ, маринадталған тақтайша, алюминий-мырыш плиталар, мыс және көптеген металл материалдарды кесу үшін қолданылады.

Қолданылатын сала


Табақ металдары, жабдықтар, ас үй бұйымдары, электронды, автомобиль бөлшектері, әйнек, жарнама, қолөнер, жарық, декорация, зергерлік бұйымдар және т.б.
Қолданылатын материал:
Көміртекті болат, тот баспайтын болат, мырышталған болат, легірленген, титан, алюминий, жез, мыс және басқа да металл табақтарға арналған
