small size precision fiber laser cutting machine automatic positioning 800 watt

Өнім туралы мәліметтер

Сертификаттау: ISO9001: 2008

Төлем және жеткізу шарттары:

Тапсырыстың ең аз саны: 1 бірлік

Бағасы: келіссөздер

Қаптама туралы мәліметтер: ағаштан жасалған қорапша

Жеткізу мерзімі: 7-15 күн

Жеткізу мүмкіндігі: айына 2000 бірлік

Өнімнің толық сипаттамасы

Өнім атауы:	Small Size 5050 High Precision Fiber Laser Cutting Machine	Лазерлік қуат:	300w-ден 800w-қа дейін
Жұмыс аймағы:	500 * 500мм	Максималды жылдамдық:	60м / мин
Орналасу дәлдігі:	± 0,01-0.03	Қуаны жеткізу:	3 × 380V ± 10% 220V ± 10%
Пакет:	Ағаш корпус	Кепілдік:	1 жыл

This model adopts high-precision linear motor workbench, high precision, fast speed; optional high-precision CCD automatic positioning, automatic calibration. The whole process controlled by automatic computer software, the software interface real-time feedback, timely understanding of the processing status, non-contact processing program, no mechanical stress and deformation, simple operation, high cutting precision.

1, Practical new type patent integrated design, can match with different types or manufacturers of laser source, compact structure reliable, safe, practical and reasonable.
2, Using an optical marble platform, anti-vibration frame design, suitable for high speed movement, high stability.
3, High-precision, with full feedback linear motor workbench, speed is fast; large working area visual precision positioning is optional, automatic precision calibration.
4, The multi-function integrated control, independent research and development of patent software, software automatic control in processing, the software interface real-time feedback, showing all functions and all parts of processing status; non-contact processing mode, no mechanical stress and deformation.

Конфигурация

^#	^{Элемент}	^{Ерекшелігі}	^Бренд	^{Ескерту}
¹	^{Лазер көзі}	^{800 Вт}	^{Максфотоника}
²	^{сызықты қозғалтқыш}
³	^{Оптикалық тор}	^{рұқсаты 0,5 мкм}	^{Испания}
⁴	^{Жүргізуші}		^{сервотроникс}
⁵	^{Z осі бұрандалы модульдер тобы}
⁶	^{Лазермен кесетін бас}	^BT230
⁷	^{Дәлме дәл сызықтық бағыттағыш}		^Хиуин
⁸	^Мрамор	^{18001350200}	^{Шандонг}
⁹	^{Ағзаның қақпағы}	^{Стандартты}
¹⁰	^{Өңдеу материалы}	^{Стандартты}		^{авиациялық алюминий-қорытпасы}

Параметр

^{Жұмыс мөлшері}		^{500 × 500 (мм)}
^{Макс. Жеделдету}		^1.2г
^{X AXIS}	^{Макс. Жылжу жылдамдығы}	^{60м / мин}
	^Бағыт	^500мм
	^{Орналастыру дәлдігі}	^{± 0,01 мм}
	^{Қайталау дәлдігі}	^{± 0,004 мм}
^{Y AXIS}	^{Макс. Жылжу жылдамдығы}	^{60м / мин}
	^Бағыт	^500мм
	^{Орналастыру дәлдігі}	^{± 0,01 мм}
	^{Қайталау дәлдігі}	^{± 0,004 мм}
^{Z AXIS}	^Бағыт	^100мм

Жұмыс жағдайы

¹	^{Жұмыс температурасы}	^{-10 ℃ ～ 45 ℃}
²	^{Релятивті ылғалдылық}	^{＜ 90% конденсатор жоқ}
³	^{Қоршаған орта}	^{Жақсы желдету, діріл жоқ}
⁴	^{Нәр беруші}	^{3 × 380V ± 10% 220V ± 10%}
⁵	^{Қуат жиілігі}	^50Гц

4. Machine proposal

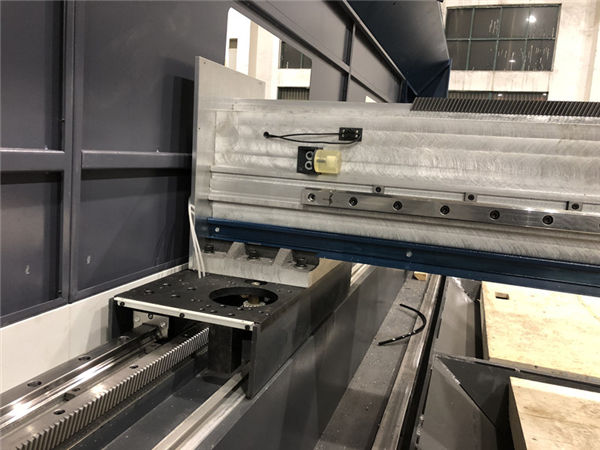

4. 1 The Machine rack adopts marble structure and US CNC laser cutting system. With Integrated designing, through gantry milling machine processing ,so to make the movement be accurate .linear motor driving system, friendly interface and long term stable working.
Adopted THK Japan precision linear guide rail, with high accuracy, low abrasion and easy to be assembled or exchanged.4. 2 laser cutting head
BT230 (Raytools, Switzerland brand ) laser cutting head with auto focus system. It can prevent materials waste from distortion cutting. The protection glass can keep and protect the low cost of the important optical parts inside of the cutting head. Auto focus system is suitable for non-flat metal sheet processing. Combined with high quality lasers the BT230 can be widely used in ceramic, medical, semiconductor and other industries.

^{Элемент}	^{Параметр}
^collimation	^100мм
^focus	^125mm
^{optical aperture}	^25mm
^{nozzel (single)}	^{:0.8/1.0/1.5/2.0/2.5/3.0/3.5/4.0mm}
^{lens materials}	^quartz
^{fiber plug}	^QBH
^{Auxiliary pressure}	^{Max. 20bar}
^weight	^~1.5Kg

Басқару жүйесі

Кәсіби өнеркәсіптік компьютерлік компьютерді пайдалану, графикалық интерфейс, жұмыс істеуге оңай, кескінді басқарудың кәсіби бағдарламасы әртүрлі графика мен мәтінді, нақты уақыт режимінде өңдеуді, CAD, CorelDraw және басқа да кәсіби карталарды бағдарламалық қамтамасыз етуді еркін жобалай алады.
. Жоғары сапалы өндірістік компьютерлік басқару
. Жоғары тиімді, оңай CNC кесу жүйесі
. Z осінің автоматты бақылау функциясы

Applications display

Applied to various metal sheet cutting and punching and other kinds of laser processing, such as hardware, consumer electronics components, various instruments, sheet metal processing industrial cutting; precision cutting and drilling for various metal materials.
