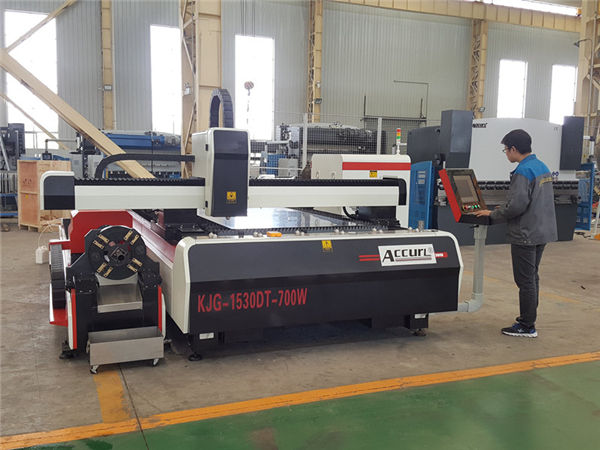

фотоэлектрлік түрлендіруге арналған алюминий табақты металды лазерлік кесетін машина

фотоэлектрлік түрлендіруге арналған алюминий табақты металды лазерлік кесетін машина

Өнім туралы мәліметтер

Сертификаттау: CE
Төлем және жеткізу шарттары:
Тапсырыстың ең аз саны: 1Сет
Бағасы: келісімді
Қаптама туралы мәліметтер: 1 * 40GP контейнер
Жеткізу мерзімі: 30 күн
Төлем шарттары: L / C, D / A, T / T, D / P, Western Union

Өнімнің толық сипаттамасы

Қолдану::Барлық металдан жасалған материалдарҚалыңдығы:SS Upto 12мм, MS Upto 22см
Лазер түрі ::Импорттық түпнұсқа талшықты лазерҚалыңдығы:12 мм (көміртекті болат) 5 мм SS
Жолдың ені:0,1ммБағдарламалық жасақтаманы басқару ::Cypcut
Графикалық форматты қолдау ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTБренд атауы ::TAIYI LAZER
Қайталанатын дәлдік ::+/- 0.03ммЖұмыс температурасы::0 ° C-45 ° C
Салқындату режимі:Суды салқындатуЛазер көзі:IPG / Nlight / Raycus / Макс
Вольтаж::AC380V ± 10% 50HZ (60HZ)Кесу алаңы:3000х1500мм

Талшықты лазерлік машинаның артықшылығы

1) Керемет сәуле сапасы: кіші фокустың диаметрі және жоғары жұмыс тиімділігі, жоғары сапа.
2) Кесудің жоғары жылдамдығы: кесу жылдамдығы 60 м / мин-ден асады
3) Тұрақты жұмыс: импортталатын әлемдегі лазерлік лазерлерді қолдану, тұрақты өнімділік, негізгі бөліктер
100000 сағатқа жету;
4) Фотоэлектрлік түрлендірудің жоғары тиімділігі: CO2 лазерлік кесу машинасымен салыстырыңыз,
талшықты лазерлік кесу машинасы үш есе фотоэлектрлік түрлендіру тиімділігіне ие
5) Аз шығындар және төмен техникалық қызмет көрсету: Энергияны үнемдеу және қоршаған ортаны қорғау. Фотоэлектрлік түрлендіру жылдамдығы
25-30% құрайды. Электр қуатын аз тұтыну, бұл дәстүрлі СО2 лазерінің шамамен 20% -30% құрайды
кесетін машина. Талшықты линиялардың берілуін қажет етпейді, техникалық қызмет көрсету құнын үнемдейді;
6) Оңай операциялар: талшықты желі беру, оптикалық жолды реттеу жоқ;
7) Супер икемді оптикалық эффектілер: ықшам дизайн, икемді өндіріс талаптары.

Мүмкіндік және меншік

1. Машина жоғары жылдамдықпен, жоғары тиімділікпен, қауіпсіздік пен тұрақтылықпен жақсы өнімділікке ие. Диодты сорғының қатты күйдегі лазерінің ұзақ жұмыс мерзімі, ақысыз техникалық қызмет көрсету және ең жоғары IPCE артықшылығы бар. Ол сонымен қатар кішкене алшақтық пен жақсы жарық сәулесін қамтамасыз етеді.
2.Ашық дақ жақсы сапаға ие. Құрылғы сәл бұрмалайды. Сонымен қатар, материал тегіс және жағымды көрініске ие болуы мүмкін.
3. Температураны емдеуден кейін қаттылығы жоғары жақтау жоғары діріл сіңіргіштігі бар. Гантри құрылымы бар рамка ірі CNC дана өңдеу орталығында бір сатылы өңделген. Оңтайландырылған құрылыммен машина тұрақтылық пен жоғары дәлдікке ие, оны 0,01 мм / м басқаруға болады.
4. Импортталған серво қозғалтқыш, планетарлық редуктор және бағытты басқарудың күрделі механизмі тұрақтылық пен дәлдікті қамтамасыз етеді.
5. Көптеген практикалық функциялары бар интуитивті HMI оңай жұмыс істейді.
6. Импортталған бұралмалы беріліс, дөңгелек тірек, сызықты бағыттаушы рельс өте дәл жұмыс бағытын қамтамасыз етеді.
7. Автоматты биіктік және соқтығысуға қарсы жүйе белгілі бір қашықтықта кесу үшін герметикалық кесу басын тиісті биіктікте автоматты түрде реттейді.
8. Машинаның электрмен жабдықталуы қауіпсіздіктің автоматты қорғанысы және ақау дабылы бар.
9. Сәнді, нәзік және көркем дизайнмен, ықшам машина шашыраңқы бөлшектерсіз еденнің кішігірім аумағын қамтиды. Ал машинаны басқару оңай.

Ерекшелігі

Лазерлік көз ортасыТалшық
Кесу ауқымы (L * W)3000 мм × 15000 мм
Z біліктің соққысы250 мм
Макс. орналастыру жылдамдығыМинутына 120 м
X, Y білігі Макс. жылдамдықты тездетіңіз1.0Г
Салқындату формасыСуды салқындату
Лазерлік толқын ұзындығы1070нм


Лазер көзінің шығу қуаты



500 Вт / 1000 Вт / 1500 Вт / 2000 Вт

2500 Вт / 3000 Вт / 4000 Вт

(Қосымша)

Мин. кесу аралығы≤ 0,1 мм
X, Y және Z осьтерінің орналасу дәлдігі± 0,03 мм
X, Y және Z осьтерінің қайталану дәлдігі± 0,01 мм
Кесетін материалдың қалыңдығы (материал бойынша)0,2 - 25 мм
Жүргізуші моделіИмпортталатын серво мотор
Қуат қажеттілігі380В, 50/60 Гц
Жұмыс температурасы0-45 ℃
Үздіксіз жұмыс уақыты24 сағат
Машинаның салмағыШамамен 12000 кг
Электрмен жабдықтаудың жалпы қорғаныс деңгейіIP54

Кесетін материалдар

Талшықты лазер мыс, алюминий, осы жоғары шағылыстыратын материалдар және вольфрам сияқты түрлі түсті металдардың барлық түрлерін кесіп тастай алады, сонымен қатар тот баспайтын болаттан, көміртекті болаттан, марганецтен жасалған болаттан, мырышталған табақтан, алюминий платформасынан алтын қорытпасынан және басқа сирек кесуге болады металдар.

Қолдану саласы

Талшықты лазерлік кесу аппаратын аэроғарышта, авиацияда, электроникада, лифттерде, медициналық жабдықта, ас үй электромоторында, авто бөлшектерде, электр жабдықтарында, алтын жалатылған шасси шкафтарында, механикалық жабдықта, жарықтандыру жабдығында, жарнамалық белгілерде, дисплей жабдықтарында, барлық түрлерде кеңінен қолдануға болады. металл бұйымдары, металл кескіш өңдеу және басқа да салалар.

Толық суреттер





Аты:Машинаның корпусы мен керек-жарақтары

a600 ℃ термиялық өңдеу, пеште 24 сағат салқындату, CO2 қорғаныс дәл дәнекерлеу, деформациясыз 20 жыл пайдаланылғанына көз жеткізу.
Синхронды X / Y / Z осьтері: Z-осі 150 мм жүгіре алады, ол көптеген металл парақтарды кесуге жарамды.
Жоғары сапа оның ұзақ мерзімділігі мен техникалық қызмет көрсетуді жеңілдетуге кепілдік береді.

Аты:Электр қозғалтқышы мен драйвері

Импортталған серво қозғалтқышы (екі осьті мотор қозғалтқышымен басқарылатын Y осі) күрделі планетарлық редуктормен бірге тұрақты, нақты және сенімді жүргізуді қамтамасыз етеді.





Аты:Нақты сызықтық нұсқаулықтар

Жетілдірілген кесу жүйесі, лазерлік қуат пен серво қозғалыс бір-біріне өте жақсы үйлеседі, жоғары дәлдіктегі редукторлар мен тірек жетегі жүйесі, өңделудің жоғары жылдамдығы мен дәлдігін қамтамасыз ету үшін екі еселенген жұмыс үстелі.

Аты:Кесу басы



Контактісіз кесу басы автоматты биіктікті бақылау және соқтығысуға қарсы функцияға ие, бұл бірдей шығу қуатында кесу жылдамдығын, тегістігін және кесу дәлдігін едәуір жақсартады. Бір сөзбен айтқанда, кесу тиімділігін арттыруға болады.





Аты:Лазер көзі

жылдамдық, жоғары дәлдікпен кесу сызығы және тегіс кесу

Сатуға дейінгі қызмет

1.Ең жақсы үлгіні кесу,
Үлгіні тегін кесу / сынау үшін бізге CAD файлын жіберіңіз, біз осы жерде кесуді жүргіземіз және кесуді көрсету үшін бейне жасаймыз немесе кесу сапасын тексеруге үлгі жібереміз.
2. Машинаның жеке құрылымы
Клиенттің өтініші бойынша біз клиенттің ыңғайлылығына және өндірістің жоғары тиімділігіне сәйкес машинамызды сәйкесінше қайта қарастыра аламыз.

Сатудан кейінгі қызмет

A. Машинаға орнату, пайдалану, техникалық қызмет көрсету және ақаулықтарды жоюға арналған нұсқаулық ағылшын тіліндегі пайдаланушыға арналған нұсқаулықпен қамтамасыз етіледі және электронды пошта, факс, телефон, скайп бойынша ...
B. Біз тапсырыс берушінің сайтына орнату және оқыту үшін техникті ұсынамыз, тапсырыс беруші визаны, билетті, жергілікті өмір құнын төлейді.
C. Тапсырыс беруші біздің зауытқа оқу үшін келе алады. Біз орнату, пайдалану, машиналарға ақаулар мен техникалық қызмет көрсетуді үйретеміз.
Біздің семинарымызда жаттығу кезінде біз 7 күндік ақысыз оқу және тұру ақысын ұсынамыз, 2 адамға шектеу қоямыз.

Кепілдік

а) .1Барлық машина үшін (Антропогендік зақым туралы келісілген).
b) .Лазер көзі 2 жылдық кепілдік
в). Ұзақ уақыт қызмет көрсету және қосалқы бөлшектерді жеткізу
г) .Операция персоналы үшін тегін оқыту. (инженер шетелге шығуы мүмкін, келісілген).
