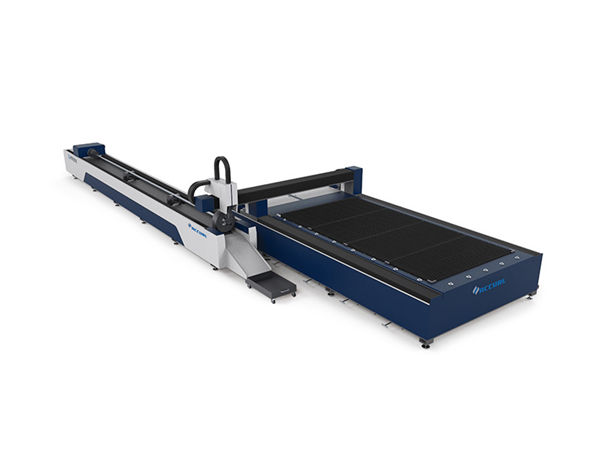

металл түтіктер 3d лазерлік кесу машинасы / автоматты түтік кесу машинасы

металл түтіктер 3d лазерлік кесу машинасы / автоматты түтік кесу машинасы

Өнім туралы мәліметтер

Сертификаттау: CE
Төлем және жеткізу шарттары:
Тапсырыстың ең аз саны: 1Сет
Бағасы: келісімді
Қаптама туралы мәліметтер: 1 * 20GP контейнер
Жеткізу мерзімі: 30 күн
Төлем шарттары: L / C, D / A, T / T, D / P, Western Union, аккредитив
Жеткізу мүмкіндігі: айына 50 рет

Өнімнің толық сипаттамасы

Қолдану::Барлық металдан жасалған материалдарҚалыңдығы:SS Upto 10мм, MS Upto 22см
Лазер түрі ::ТалшықCNC немесе Not ::Иә
Салқындату режимі ::Суды салқындатуБағдарламалық жасақтаманы басқару ::Cypcut
Графикалық форматты қолдау ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTШығу орны ::Қытай
Модель нөмірі::TY-3015DGСатудан кейінгі қызмет ::Шетелдегі техникаларға қызмет көрсететін инженерлер
Қайталанатын дәлдік ::+ -0.03ммЖұмыс температурасы::0 ° C-45 ° C
Жұмыс ылғалдылығы ::5%-95%Өңдеу аумағы:20-130ммх3000мм
Вольтаж::AC380V ± 10% 50HZ (60HZ)Кесу алаңы:3000 * 1500 мм стандартты, үлкенірек мөлшерге тапсырыс беруге болады

Машина корпусы

1. Біздің металл корпусы 8 мм болаттан жасалған, 600 ℃ жылу өңдеу, дәл дәнекерлеу, деформациясыз 20 жыл жұмыс істейтініне көз жеткізу.
2. Магний қорытпасы бар гантри, Деформациясыз берік тұрақтылық, Жылдам қозғалыс.
3. Машина корпусының екі жағында темекі шегуді жоғары тиімді аудандастыру жүйесі, қатты шаң мен темекі жинау жұмысшыға зиянды азайтады.
4. Импорттық дәлдікпен фланецті төмендеткіш және серво қозғалтқыш, Жылдам жұмыс жылдамдығы.
5. Машинаның төсегіндегі 70 пышақ пен 6 жылжымалы жолақ, машинаның ескертуін азайтуға арналған жақын жүздері бар, парақтарды оңай жүктеу және жүктеу үшін цилиндрлермен жұмыс жасайтын слайд-барлар.
6. Икемді тиеу қорабын алдыңғы және екі жағынан да ашуға болады, бұл машинаның жұмыс күйіне жақсы әсер етеді.

Талшықты лазерлік кесу машинасының артықшылығы

1) Керемет сәуле сапасы: кіші фокустың диаметрі және жоғары жұмыс тиімділігі, жоғары сапа.
2) Кесудің жоғары жылдамдығы: кесу жылдамдығы 60 м / мин-ден асады
3) Тұрақты жұмыс: импортталатын әлемдегі лазерлік лазерлерді қолдану, тұрақты өнімділік, негізгі бөліктер
100000 сағатқа жету;
4) Фотоэлектрлік түрлендірудің жоғары тиімділігі: CO2 лазерлік кесу машинасымен салыстырыңыз,
талшықты лазерлік кесу машинасы үш есе фотоэлектрлік түрлендіру тиімділігіне ие
5) Аз шығындар және төмен техникалық қызмет көрсету: Энергияны үнемдеу және қоршаған ортаны қорғау. Фотоэлектрлік түрлендіру жылдамдығы
25-30% құрайды. Электр қуатын аз тұтыну, бұл дәстүрлі СО2 лазерінің шамамен 20% -30% құрайды
кесетін машина. Талшықты линиялардың берілуін қажет етпейді, техникалық қызмет көрсету құнын үнемдейді;
6) Оңай операциялар: талшықты желі беру, оптикалық жолды реттеу жоқ;
7) Супер икемді оптикалық эффектілер: ықшам дизайн, икемді өндіріс талаптары.

Ерекшелігі

Лазерлік көз ортасыТалшық
Кесу ауқымы (L * W)3000 мм × 1500 мм
Z біліктің соққысы250 мм
Макс. орналастыру жылдамдығыМинутына 120 м
X, Y білігі Макс. жылдамдықты тездетіңіз1.0Г
Салқындату формасыСуды салқындату
Лазерлік толқын ұзындығы1070нм


Лазер көзінің шығу қуаты



500 Вт / 1000 Вт / 1500 Вт / 2000 Вт

2500 Вт / 3000 Вт / 4000 Вт

(Қосымша)

Мин. кесу аралығы≤ 0,1 мм
X, Y және Z осьтерінің орналасу дәлдігі± 0,03 мм
X, Y және Z осьтерінің қайталану дәлдігі± 0,01 мм
Кесетін материалдың қалыңдығы (материал бойынша)0,2 - 25 мм
Жүргізуші моделіИмпортталатын серво мотор
Қуат қажеттілігі380В, 50/60 Гц
Жұмыс температурасы0-45 ℃
Үздіксіз жұмыс уақыты24 сағат
Машинаның салмағыШамамен 12000 кг
Электрмен жабдықтаудың жалпы қорғаныс деңгейіIP54

Толық суреттер

Аты: Машина корпусы және аксессуарлар.600 ℃ термиялық өңдеу, пеште 24 сағат салқындату, CO2 қорғаныс дәл дәнекерлеу, деформациясыз 20 жыл пайдалану.
Синхронды X / Y / Z осьтері: Z-осі 150 мм жүгіре алады, ол көптеген металл парақтарды кесуге жарамды.
Жоғары сапа оның ұзақ мерзімділігі мен техникалық қызмет көрсетуді жеңілдетуге кепілдік береді.
Аты:Айнымалы электр қозғалтқышы және драйвері Импортталатын серво мотор (екі осьтік мотор қозғалтқышымен басқарылатын Y білігі) және күрделі планеталық редуктормен бірге тұрақты, дәл және сенімді жүргізуді қамтамасыз етеді.
Аты:Precision Linear Guides Жетілдірілген кесу жүйесі, лазерлік қуат және серво қозғалыс бір-біріне өте жақсы үйлеседі, жоғары дәлдіктегі редукторлар мен тірек жетегі жүйесі, алмастырылатын қосарланған жұмыс үстелі, өңдеу жылдамдығы мен дәлдігін қамтамасыз етеді ..
Аты:Кесу басыБайланыссыз кесу басы автоматты биіктікті бақылау және соқтығысуға қарсы функцияға ие, бұл бірдей шығу қуатында кесу жылдамдығын, тегістігін және кесу дәлдігін едәуір жақсартады. Бір сөзбен айтқанда, кесу тиімділігін арттыруға болады.
Аты:Таңертеңгілік лазердің жылдамдығы, жоғары дәлдіктегі кесу сызығы және тегіс кесу

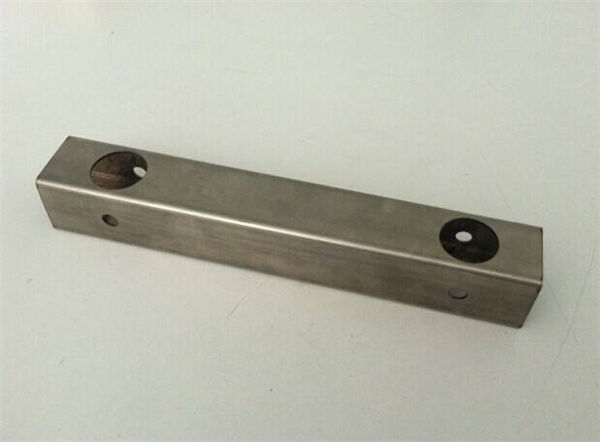

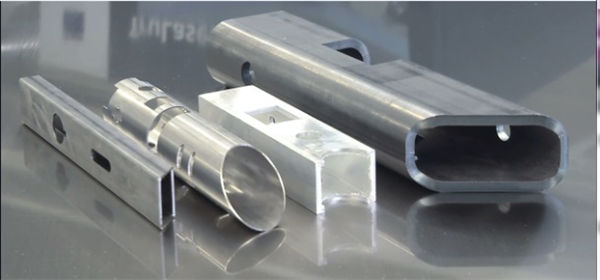

Үлгілерді кесу

Оқыту

Келісім-шартқа қол қойғаннан кейін, сіздің серіктесіңіз зауытқа технологты жабдықтар мен жұмыс істеу туралы негізгі біліммен, оқу уақыты шамамен 1-3 күн, оқу мазмұны бойынша келесідей түрде ұйымдастыра алады:
а) сурет салуға арналған бағдарламалық қамтамасыздандыруды оқыту;
b) оқу процедураларын қосу және одан тыс машиналар;
c) басқару тақтасы мен бағдарламалық қамтамасыздандыру параметрлерінің маңыздылығы, параметрлер диапазонын орнату;
г) машинаны негізгі тазарту және техникалық қызмет көрсету;
e) жалпы аппараттық ақауларды жою;
f) Пайдаланудың сақтық шаралары
