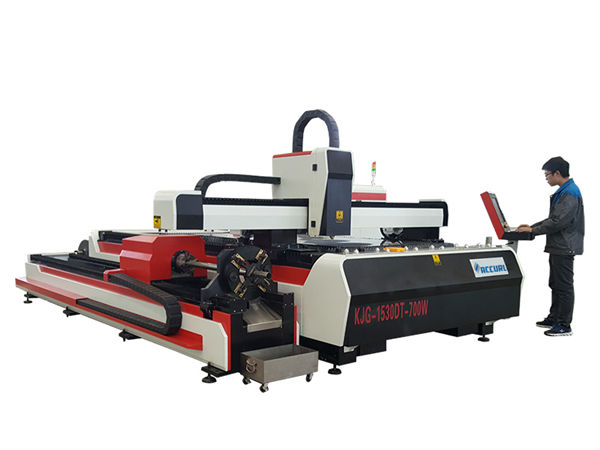

500w 800w 1kw 800mm / s жылдамдықтағы лазерлік металл кесетін машина

Өнім туралы мәліметтер

Сертификаттау: CE, FDA, IOS9001
Төлем және жеткізу шарттары:
Ең аз тапсырыс саны: 1 жиынтық
Бағасы: АҚШ доллары
Қаптама туралы мәліметтер: ағаштан жасалған стандартты қаптама
Жеткізу мерзімі: 30-45 күн
Төлем шарттары: T / T, Western Union, MoneyGram, L / C, D / P
Жеткізу мүмкіндігі: айына 100 жиынтық

Өнімнің толық сипаттамасы

Үлгі:	RL-P5050-500	Лазерлік қуат:	500 Вт
Лазер көзі:	Max / Raycus / Ipg	Максималды өңдеу мөлшері:	500 * 500мм // 600 * 600мм
Максималды жұмыс жылдамдығы:	800 мм / с	Басқару жүйесі:	Cypcut
Материалды кесу қалыңдығы:	0,2-30мм	Электрмен жабдықтау:	AC380V 50Гц / 5КВ
Орналасу дәлдігі:	± 0,05 мм / 500 мм	HS коды:	8456110090
Көлік пакеті:	Ағаш картон	Салмағы:	1100КГ
Позиция дәлдігі:	± 0,05 мм / 500 мм	Лазер түрі:	Талшықты лазер

Өтініш материалдары

Талшықты лазерлік кесу жабдығы металлды кесуге арналған, болаттан жасалған табақша, жұмсақ болаттан жасалған тақтайша, көміртекті болаттан жасалған тақтайша, легірленген болат табақ, серіппелі табақ, темір табақ, мырышталған темір, мырышталған табақ, алюминий табақ, мыс парақ, жезден, қола табақ , Алтын пластина, күміс пластина, титан плитасы, металл табақ, металл пластина, түтіктер мен құбырлар және т.б.

Лазерлі генератор үшін машинаның параметрлері

Элемент	Параметрлер
Лазер түрі	Талшықты лазер
Қуат	500 Вт / 1000 Вт / 1500 Вт / 2000 Вт / 3000 Вт / 4000 Вт / 6000 Вт
Толқын ұзындығы	1070-1080нм
Электро-оптикалық түрлендірудің тиімділігі	25-30%
XYZ бағыты	3025мм / 1525мм / 100мм
Материал кесу қалыңдығы	0,2-8мм
Кесудің ені	0,1-0,2мм
Позиция дәлдігін қайталаңыз	± 0,05 мм / 500 мм
Орналастыру дәлдігі	± 0,05 мм / 500 мм
Максималды жылдамдық	60000мм / мин
Макс.Акциялау жылдамдығы	25м / мин
Максималды жүктеме салмағы	500кг
Машинаның салмағы	2300кг
Қажетті қуат	220В 50Гц / 60Гц
Машина мөлшері (L * W * H)	4500мм * 2450мм * 1700мм

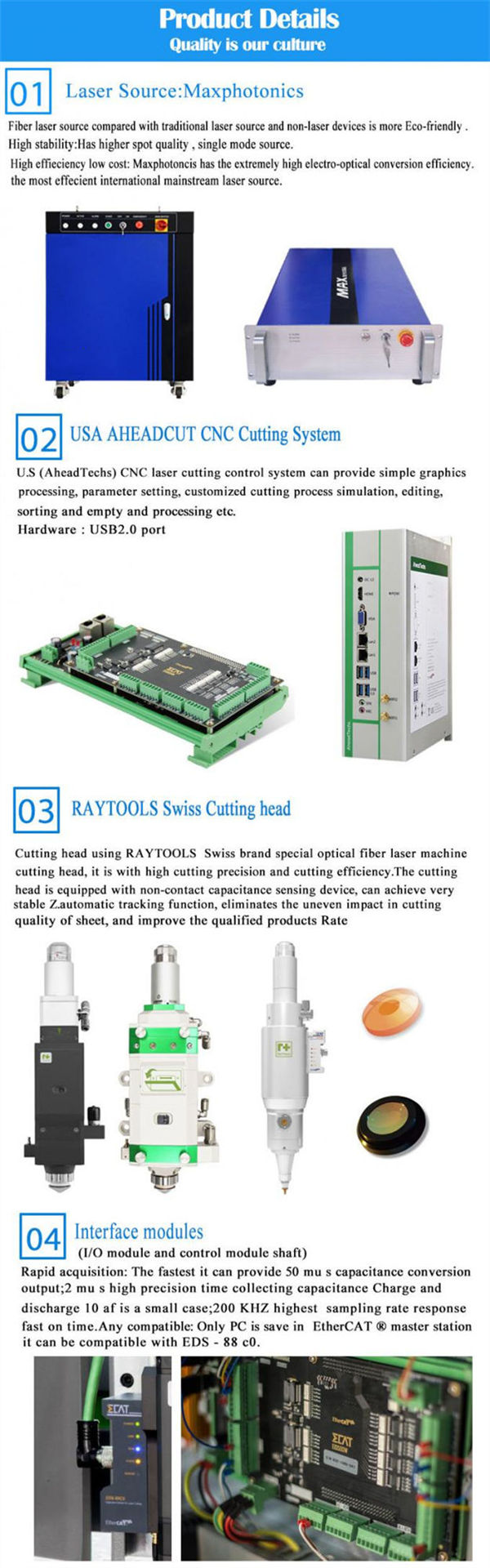

Талшықты лазерлік кескішті конфигурациялау

	Сипаттамасы	Qty	Түпнұсқа	Бренд
1	Талшықты лазер көзі (500 Вт / 800 Вт)	1СЕТ	Қытай	MAX
2	Лазермен кесетін бас	1ПС	Швейцария	RAYTOOLS
3	Машина төсегі және керек-жарақтар	1СЕТ	Қытай
4	Электрлік басқару	1СЕТ		ОМРОН, Шнайдер
5	Газ тізбегін басқару	1СЕТ	Жапония	SMC
6	Нақты тірек	Әр 3SETS	Қытай
7	Дәл сызықты бағыттаушы рельс	Әр 3SETS	Тайвань	PMI
8	Планетарлық беріліс	3СЕТ	Қытай
9	Машиналық төсек керек-жарақтары	1СЕТ	Қытай
10	Сандық кесу жүйесі	1СЕТ	АҚШ	AHEADCUT
11	Өндірістік бақылау компьютері	1СЕТ	Қытай	AHEADCUT
12	Байланыс сервері және драйвері	4SETS	Қытай
13	Салқындату қондырғысы	1СЕТ	Қытай
14	Қалдықтарды қайта өңдеу жабдықтары	1СЕТ	Қытай

Жабдықтың жұмысы және экологиялық талаптар

Талап

Электрмен жабдықтау: реттелетін тұрақты қуат көзі: (ұсынылады)

(1) номиналды шығу кернеуі: 220 в

(2) кернеу жиілігі: 50 гц

(3) екі фазалық кернеудің тұрақтылығы + 5%

(4) шығу кернеуін реттеу жылдамдығы: <2%

Көмекші газбен кесу:

Таза, құрғақ сығылған ауа және жоғары таза оттегі (O2) және азот (N2), тазалығы 99,9% кем емес

Кесетін материал

Парақ материалы тегіс, тегіс;

Сығылған ауаны беру құрылғысы

(1) номиналды қысым: 14 бар

(2) Сыйымдылығы: 1 м3

Кесу теориясы параметрі

Қуат (Вт)	Материал	Қалыңдығы (мм)	Кесу жылдамдығы (м / мин)	Газ
800	Тот баспайтын болат	1	8-9	N2
		2	5-6	N2
		3	1.8-2	N2
		4	1.2-1.3	N2
800	Көміртекті болат	1	8-10	O2
		2	4-5	O2
		3	2.8-3	O2
		4	1.4-1.8	O2
		5	1.2-1.5	O2
		6	0.9-1.1	O2
		8	0.6-0.7	O2

Қуат (Вт)	Материал	Қалыңдығы (мм)	Кесу жылдамдығы (м / мин)	Газ
500	Тот баспайтын болат	1	6-8	N2
		2	2-2.2	N2
		3	0.6-0.8	N2
500	Көміртекті болат	1	7-8	O2
		2	3.5-4	O2
		3	2.8-3.2	O2
		4	1.3-1.5	O2
		5	0.9-1.1	O2
		6	0.6-0.7	O2
