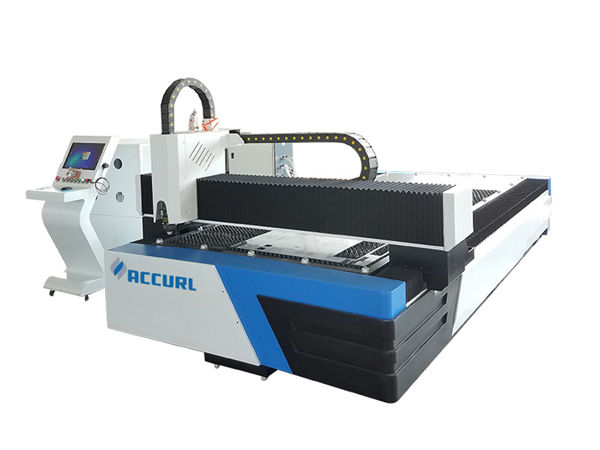

ipg / raycus cnc талшықты лазерлік кесу машинасы лазерлік парақты металл кескіш

ipg / raycus cnc талшықты лазерлік кесу машинасы лазерлік парақты металл кескіш

Өнім туралы мәліметтер


Сертификаттау: CE
Төлем және жеткізу шарттары:
Тапсырыстың ең аз саны: 1Сет
Бағасы: келісімді
Қаптама туралы мәліметтер: 1 * 20GP контейнер
Жеткізу мерзімі: 30 күн
Төлем шарттары: L / C, D / A, T / T, D / P, Western Union

Өнімнің толық сипаттамасы


Қолдану:Барлық металдан жасалған материалдарҚалыңдығы:SS Upto 10мм, MS Upto 22см
Лазер түрі:ТалшықCNC немесе жоқ:Иә
Салқындату режимі:Суды салқындатуБағдарламалық жасақтама:Cypcut
Қолдау көрсетілетін графикалық формат:AI, BMP, DST, DWG, DXF, DXP, LAS, PLTШығу орны:Қытай
Модель нөмірі::TY-3015JBСатудан кейінгі қызмет:Шетелдегі техникаларға қызмет көрсететін инженерлер
Қайталанатын дәлдік ::+ -0.03ммЖұмыс температурасы::0 ° C-45 ° C
Жұмыс ылғалдылығы ::5%-95%Лазер көзі:Қытайлық немесе импортталған
Вольтаж::AC380V ± 10% 50HZ (60HZ)Кесу алаңы:3000 * 1500 мм стандартты, үлкенірек мөлшерге тапсырыс беруге болады

Машина корпусы


1. Тайийдің металл құрылымы 8 мм болаттан жасалған, 600 ℃ термиялық өңдеу, дәл дәнекерлеу, деформациясыз 20 жыл жұмыс істейтініне көз жеткізу.
2. Магний қорытпасы бар гантри, Деформациясыз берік тұрақтылық, Жылдам қозғалыс.
3. Машина корпусының екі жағында темекі шегуді жоғары тиімді аудандастыру жүйесі, қатты шаң мен темекі жинау жұмысшыға зиянды азайтады.
4. Импорттық дәлдікпен фланецті төмендеткіш және серво қозғалтқыш, Жылдам жұмыс жылдамдығы.
5. Машинаның төсегіндегі 70 пышақ пен 6 жылжымалы жолақ, машинаның ескертуін азайтуға арналған жақын жүздері бар, парақтарды оңай жүктеу және жүктеу үшін цилиндрлермен жұмыс жасайтын слайд-барлар.
6. Икемді тиеу қорабын алдыңғы және екі жағынан да ашуға болады, бұл машинаның жұмыс күйіне жақсы әсер етеді.

Ерекшелігі


Лазер көзіIPG / Raycus / Nlight
Машина корпусыгантри құрылымы
Жұмыс сапарларыБеру құрылғысы бар жоғары дәлдіктегі шарикті сандық басқару үстелі
Максималды жұмыс жылдамдығы80м / мин
X / Y орналасу дәлдігі0,03 мм / м
Нәр беруші380В 50Гц / 60Гц
X / Y қайталанатын орналасу дәлдігі± 0,03 мм
Жүгіру температурасы0 ° C-45 ° C
Максималды үдеу1.0Г
Машинаның жалпы қуаты<16КВА
Қолданбалы материалдарЖіңішке болат, тот баспайтын болат және басқа да металл табақтар
Кесу алаңы3000мм * 1500мм / 4000мм * 2000мм / 6000мм * 2000 мм
Жалпы салмағы4500тг

Кесу бойынша анықтамалық кесте


Лазерлік қуатМаксималды кесу қалыңдығы
Көміртекті болат (мм)Тот баспайтын болат (мм)Алюминий (мм)Жез

(мм)

800 Вт8311
1000 Вт12422.5
1500 Вт14543
2000 Вт16654
3000 Вт221068
Анықтама үшін жоғарыдағы параметр

Толық суреттер


Аты:Машинаның корпусы мен керек-жарақтары 600 ℃ термиялық өңдеу, пеште 24 сағат салқындату, 20 жылдық деформациясыз пайдалану үшін дәл CO2 қорғаныс дәнекерлеуі.
Синхронды X / Y / Z осьтері: Z-осі 150 мм жүгіре алады, ол көптеген металл парақтарды кесуге жарамды.
Жоғары сапа оның ұзақ мерзімділігі мен техникалық қызмет көрсетуді жеңілдетуге кепілдік береді.
Аты:Айнымалы электр қозғалтқышы және драйвері Импортталатын серво мотор (екі осьтік мотор қозғалтқышымен басқарылатын Y білігі) және күрделі планеталық редуктормен бірге тұрақты, дәл және сенімді жүргізуді қамтамасыз етеді.
Аты:Precision Linear Guides Жетілдірілген кесу жүйесі, лазерлік қуат және серво қозғалыс бір-біріне өте жақсы үйлеседі, жоғары дәлдіктегі редукторлар мен тірек жетегі жүйесі, алмастырылатын қосарланған жұмыс үстелі, өңдеу жылдамдығы мен дәлдігін қамтамасыз етеді ..
Аты:Кесу басыБайланыссыз кесу басы автоматты биіктікті бақылау және соқтығысуға қарсы функцияға ие, бұл бірдей шығу қуатында кесу жылдамдығын, тегістігін және кесу дәлдігін едәуір жақсартады. Бір сөзбен айтқанда, кесу тиімділігін арттыруға болады.
Аты:Таңертеңгілік лазердің жылдамдығы, жоғары дәлдіктегі кесу сызығы және тегіс кесу



Үлгілерді кесу


Оқыту


Келісім-шартқа қол қойғаннан кейін, сіздің серіктесіңіз зауытқа технологты жабдықтар мен жұмыс істеу туралы негізгі біліммен, оқу уақыты шамамен 1-3 күн, оқу мазмұны бойынша келесідей түрде ұйымдастыра алады:
а) сурет салуға арналған бағдарламалық қамтамасыздандыруды оқыту;
b) оқу процедураларын қосу және одан тыс машиналар;
c) басқару тақтасы мен бағдарламалық қамтамасыздандыру параметрлерінің маңыздылығы, параметрлер диапазонын орнату;
г) машинаны негізгі тазарту және техникалық қызмет көрсету;
e) жалпы аппараттық ақауларды жою;
f) Пайдаланудың сақтық шаралары

Кепілдік


а) .1Барлық машина үшін (Антропогендік зақым туралы келісілген).
b) .Лазер көзі 2 жылдық кепілдік
в). Ұзақ уақыт қызмет көрсету және қосалқы бөлшектерді жеткізу
г) .Операция персоналы үшін тегін оқыту. (инженер шетелге шығуы мүмкін, келісілген).
