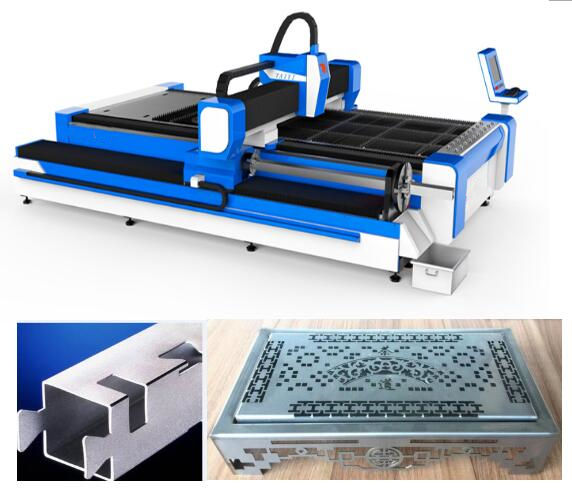

ss құбырлары 3d лазерлік кескіш машина / 3 осьті талшықты парақты металл кескіш

ss құбырлары 3d лазерлік кескіш машина / 3 осьті талшықты парақты металл кескіш

Өнім туралы мәліметтер

Сертификаттау: CE
Төлем және жеткізу шарттары:
Тапсырыстың ең аз саны: 1Сет
Бағасы: келісімді
Қаптама туралы мәліметтер: 1 * 20GP контейнер
Жеткізу мерзімі: 30 күн
Төлем шарттары: L / C, D / A, T / T, D / P, Western Union, аккредитив
Жеткізу мүмкіндігі: айына 50 рет

Өнімнің толық сипаттамасы

Қолдану::Барлық металдан жасалған материалдарҚалыңдығы:SS Upto 10мм, MS Upto 22см
Лазер түрі ::ТалшықCNC немесе Not ::Иә
Салқындату режимі ::Суды салқындатуБағдарламалық жасақтаманы басқару ::Cypcut
Графикалық форматты қолдау ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTШығу орны ::Қытай
Модель нөмірі::TY-3015DGСатудан кейінгі қызмет ::Шетелдегі техникаларға қызмет көрсететін инженерлер
Қайталанатын дәлдік ::+ -0.03ммЖұмыс температурасы::0 ° C-45 ° C
Жұмыс ылғалдылығы ::5%-95%Құбырларды кесу диапазоны:20-130ммх3000мм
Вольтаж::AC380V ± 10% 50HZ (60HZ)Кесу алаңы:3000 * 1500 мм стандартты, үлкенірек мөлшерге тапсырыс беруге болады

Машина корпусы

1. Тайийдің металл құрылымы 8 мм болаттан жасалған, 600 ℃ термиялық өңдеу, дәл дәнекерлеу, деформациясыз 20 жыл жұмыс істейтініне көз жеткізу.

2. Магний қорытпасы бар гантри, Деформациясыз берік тұрақтылық, Жылдам қозғалыс.

3. Машина корпусының екі жағында темекі шегуді жоғары тиімді аудандастыру жүйесі, қатты шаң мен шылым жинау жұмысшыға зиянды азайтады.

4. Импорттық дәлдікпен фланецті төмендеткіш және серво қозғалтқыш, Жылдам жұмыс жылдамдығы.

5. Машинаның төсегіндегі 70 пышақ пен 6 жылжымалы жолақ, машинаның ескертуін азайтуға арналған жақын жүздері бар, парақтарды оңай жүктеу және жүктеу үшін цилиндрлермен жұмыс жасайтын слайд-барлар.

6. Икемді тиеу қорабын алдыңғы және екі жағынан да ашуға болады, бұл машинаның жұмыс күйіне жақсы әсер етеді.

Талшықты лазерлік кесу машинасының артықшылығы

1. Дәстүрлі лазермен салыстырыңыз, талшықты лазер - бұл қоршаған ортаны қорғау:
2. Қуат шығыны әлдеқайда төмен: талшықты лазердің фотоэлектрлік конверсиясының тиімділігі әдеттегі лазерге қарағанда 15 есе жоғары.
3. Жоғары лазерлік спот сапасы: бір модульді лазер көзі
4. Төмен тұтыну: электр қуаты сағатына 7 кВт-тан төмен.



Бір сағаттағы шығындарды талдау
ЖоқЭлементКесу SS (1мм)Кесетін болат (5мм)Ескерту
1Электрлік1.4USD / сағ1.4USD / сағ1. Егер біз ауаны кесу үшін қолданатын болсақ, онда шығын = ауа компрессорының электр заряды + машинаның электр + тұтынылатын бөліктері
2. Донггуандағы жергілікті төлемдерге сүйене отырып есептегендегі шығындар әр түрлі елдер үшін сәйкессіздіктерге ие.
3. Әр түрлі қалыңдықты кесу үшін әр түрлі шайқау болады
2Газ (N2 / O2)2USD / сағ1.4USD / сағ
3Қорғаныс объективі, саптама0,06 сағат / сағ0,07 сағат / сағат
Жалпы баға3.46USD / сағ2.87USD / сағ

Ерекшелігі

МодельTY-3015DG
Лазерлік көз ортасыТалшық
Кесу ауқымы (L * W)3000 мм × 1500 мм
Z біліктің соққысы250 мм
Макс. орналастыру жылдамдығыМинутына 120 м
X, Y білігі Макс. жылдамдықты тездетіңіз1.0Г
Салқындату формасыСуды салқындату
Лазерлік толқын ұзындығы1070нм


Лазер көзінің шығу қуаты



500 Вт / 1000 Вт / 1500 Вт / 2000 Вт

2500 Вт / 3000 Вт / 4000 Вт

(Қосымша)

Мин. кесу аралығы≤ 0,1 мм
X, Y және Z осьтерінің орналасу дәлдігі± 0,03 мм
X, Y және Z осьтерінің қайталану дәлдігі± 0,01 мм
Кесетін материалдың қалыңдығы (материал бойынша)0,2 - 25 мм
Жүргізуші моделіИмпортталатын серво мотор
Қуат қажеттілігі380В, 50/60 Гц
Жұмыс температурасы0-45 ℃
Үздіксіз жұмыс уақыты24 сағат
Машинаның салмағыШамамен 12000 кг
Электрмен жабдықтаудың жалпы қорғаныс деңгейіIP54

Толық суреттер





Аты:Машинаның корпусы мен керек-жарақтары

a600 ℃ термиялық өңдеу, пеште 24 сағат салқындату, CO2 қорғаныс дәл дәнекерлеу, деформациясыз 20 жыл пайдаланылғанына көз жеткізу.
Синхронды X / Y / Z осьтері: Z-осі 150 мм жүгіре алады, ол көптеген металл парақтарды кесуге жарамды.
Жоғары сапа оның ұзақ мерзімділігі мен техникалық қызмет көрсетуді жеңілдетуге кепілдік береді.

Аты:Электр қозғалтқышы мен драйвері

Импортталған серво қозғалтқышы (екі осьті мотор қозғалтқышымен басқарылатын Y осі) күрделі планетарлық редуктормен бірге тұрақты, нақты және сенімді жүргізуді қамтамасыз етеді.





Аты:Нақты сызықтық нұсқаулықтар

Жетілдірілген кесу жүйесі, лазерлік қуат пен серво қозғалыс бір-біріне өте жақсы үйлеседі, жоғары дәлдіктегі редукторлар мен тірек жетегі жүйесі, өңделудің жоғары жылдамдығы мен дәлдігін қамтамасыз ету үшін екі еселенген жұмыс үстелі.

Аты:Кесу басы



Контактісіз кесу басы автоматты биіктікті бақылау және соқтығысуға қарсы функцияға ие, бұл бірдей шығу қуатында кесу жылдамдығын, тегістігін және кесу дәлдігін едәуір жақсартады. Бір сөзбен айтқанда, кесу тиімділігін арттыруға болады.





Аты:Лазер көзі

жылдамдық, жоғары дәлдікпен кесу сызығы және тегіс кесу

Үлгілерді кесу

Оқыту

Келісім-шартқа қол қойғаннан кейін, сіздің серіктесіңіз зауытқа технологты жабдықтар мен жұмыс істеу туралы негізгі біліммен, оқу уақыты шамамен 1-3 күн, оқу мазмұны бойынша келесідей түрде ұйымдастыра алады:
а) сурет салуға арналған бағдарламалық қамтамасыздандыруды оқыту;
b) оқу процедураларын қосу және одан тыс машиналар;
c) басқару тақтасы мен бағдарламалық қамтамасыздандыру параметрлерінің маңыздылығы, параметрлер диапазонын орнату;
г) машинаны негізгі тазарту және техникалық қызмет көрсету;
e) жалпы аппараттық ақауларды жою;
f) пайдалану туралы ескерту,

SS құбырлары мен лазерлік кесу машиналарына кепілдік

а) .1Барлық машина үшін (Антропогендік зақым туралы келісілген).
b) .Лазер көзі 2 жылдық кепілдік
в). Ұзақ уақыт қызмет көрсету және қосалқы бөлшектерді жеткізу
г) .Операция персоналы үшін тегін оқыту. (инженер шетелге шығуы мүмкін, келісілген).
