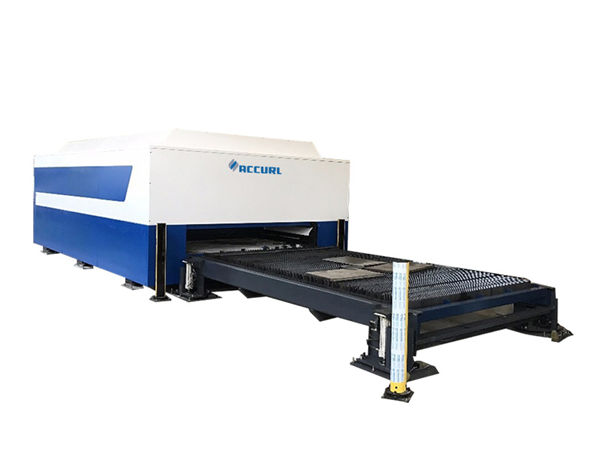

Қалыңдығы 20 см дейін металл пластинкалы талшықты лазерлік кескіш машина

Өнім туралы мәліметтер

Сертификаттау: CE
Төлем және жеткізу шарттары:
Тапсырыстың ең аз саны: 1Сет
Бағасы: келісімді
Қаптама туралы мәліметтер: 1 * 20GP контейнер
Жеткізу мерзімі: 30 күн
Төлем шарттары: L / C, D / A, T / T, D / P, Western Union

Өнімнің толық сипаттамасы

Қолдану::	Барлық металдан жасалған материалдар	Қалыңдығы:	Мырышталған табақ Upto 20 мм
Лазер түрі ::	Талшық	CNC немесе Not ::	Иә
Салқындату режимі ::	Суды салқындату	Бағдарламалық жасақтаманы басқару ::	Cypcut
Графикалық форматты қолдау ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Шығу орны ::	Қытай
Модель нөмірі::	TY-3015DD	Сатудан кейінгі қызмет ::	Шетелдегі техникаларға қызмет көрсететін инженерлер
Қайталанатын дәлдік ::	+ -0.03мм	Жұмыс температурасы::	0 ° C-45 ° C
Жұмыс ылғалдылығы ::	5%-95%	Лазер көзі:	Қытайлық немесе импортталған
Вольтаж::	AC380V ± 10% 50HZ (60HZ)	Кесу алаңы:	3000 * 1500мм
Өнім атауы:	Қалыңдығы 20 см болатын пластиналы талшықты лазерлік кесу машинасы

Артықшылығы

1. Дәстүрлі лазермен салыстырыңыз, талшықты лазер - бұл қоршаған ортаны қорғау:
2. Қуат шығыны әлдеқайда төмен: талшықты лазердің фотоэлектрлік конверсиясының тиімділігі әдеттегі лазерге қарағанда 15 есе жоғары.
3. Жоғары лазерлік спот сапасы: бір модульді лазер көзі
4. Төмен тұтыну: электр қуаты сағатына 7 кВт-тан төмен.

Неліктен бізді таңдаймыз

Машина корпусы

1. Тайийдің металл құрылымы 8 мм болаттан жасалған, 600 ℃ термиялық өңдеу, дәл дәнекерлеу, деформациясыз 20 жыл жұмыс істейтініне көз жеткізу.
2. Магний қорытпасы бар гантри, Деформациясыз берік тұрақтылық, Жылдам қозғалыс.
3. Машина корпусының екі жағында темекі шегуді жоғары тиімді аудандастыру жүйесі, қатты шаң мен темекі жинау жұмысшыға зиянды азайтады.
4. Импорттық дәлдікпен фланецті төмендеткіш және серво қозғалтқыш, Жылдам жұмыс жылдамдығы.
5. Машинаның төсегіндегі 70 пышақ пен 6 жылжымалы жолақ, машинаның ескертуін азайтуға арналған жақын жүздері бар, парақтарды оңай жүктеу және жүктеу үшін цилиндрлермен жұмыс жасайтын слайд-барлар.
6. Икемді тиеу қорабын алдыңғы және екі жағынан да ашуға болады, бұл машинаның жұмыс күйіне жақсы әсер етеді.

Жетек жүйесі

1. Schneider France импортталатын серво жүйесі керемет динамикалық реакция үдеуі мен тұйықталған басқару әдісімен экстремалды дәл орналастыруды жүзеге асыру мүмкіндігін қамтамасыз етеді және қозғалмалы позициялау механизмі бірқалыпты, сенімді және техникалық қызмет көрсетусіз жұмыс істейді; 2, X, Y, Z осіндегі қозғалтқыштар; орналасу дәлдігі: ≤ ± 0.03 мм
Дәлдік нұсқаулығы Рельс, тірек және пиньон:
TAIWAN, HIWIN және YYC-тің үздік бренді, біз олардың компаниясынан жоғары деңгей қолдандық. Нақты коллиматор бағыттаушы рельсті құрастыру және жөндеу үшін қолданылады, 0,05 мм-ге дейінгі минималды дәлдікті қамтамасыз етіңіз.

Ерекшелігі

Лазер көзі	IPG / Raycus / Макс
Машина корпусы	гантри құрылымы
Жұмыс сапарлары	Беру құрылғысы бар жоғары дәлдіктегі шарикті сандық басқару үстелі
Максималды жұмыс жылдамдығы	80м / мин
X / Y орналасу дәлдігі	0,03 мм / м
Нәр беруші	380В 50Гц / 60Гц
X / Y қайталанатын орналасу дәлдігі	± 0,03 мм
Жүгіру температурасы	0 ° C-45 ° C
Максималды үдеу	1.0Г
Машинаның жалпы қуаты	<16КВА
Қолданбалы материалдар	Жіңішке болат, тот баспайтын болат және басқа да металл табақтар
Кесу алаңы	3000мм * 1500мм / 4000мм * 2000мм / 6000мм * 2000 мм
Жалпы салмағы	7500тг

Толық суреттер

	Аты:Машинаның корпусы мен керек-жарақтары a600 ℃ термиялық өңдеу, пеште 24 сағат салқындату, CO2 қорғаныс дәл дәнекерлеу, деформациясыз 20 жыл пайдаланылғанына көз жеткізу. Синхронды X / Y / Z осьтері: Z-осі 150 мм жүгіре алады, ол көптеген металл парақтарды кесуге жарамды. Жоғары сапа оның ұзақ мерзімділігі мен техникалық қызмет көрсетуді жеңілдетуге кепілдік береді.
Аты:Электр қозғалтқышы мен драйвері Импортталған серво қозғалтқышы (екі осьті мотор қозғалтқышымен басқарылатын Y осі) күрделі планетарлық редуктормен бірге тұрақты, нақты және сенімді жүргізуді қамтамасыз етеді.
	Аты:Нақты сызықтық нұсқаулықтар Жетілдірілген кесу жүйесі, лазерлік қуат пен серво қозғалыс бір-біріне өте жақсы үйлеседі, жоғары дәлдіктегі редукторлар мен тірек жетегі жүйесі, өңделудің жоғары жылдамдығы мен дәлдігін қамтамасыз ету үшін екі еселенген жұмыс үстелі.
Аты:Кесу басы Контактісіз кесу басы автоматты биіктікті бақылау және соқтығысуға қарсы функцияға ие, бұл бірдей шығу қуатында кесу жылдамдығын, тегістігін және кесу дәлдігін едәуір жақсартады. Бір сөзбен айтқанда, кесу тиімділігін арттыруға болады.
	Аты:Лазер көзі жылдамдық, жоғары дәлдікпен кесу сызығы және тегіс кесу

Аты:Машинаның корпусы мен керек-жарақтары

a600 ℃ термиялық өңдеу, пеште 24 сағат салқындату, CO2 қорғаныс дәл дәнекерлеу, деформациясыз 20 жыл пайдаланылғанына көз жеткізу.
Синхронды X / Y / Z осьтері: Z-осі 150 мм жүгіре алады, ол көптеген металл парақтарды кесуге жарамды.
Жоғары сапа оның ұзақ мерзімділігі мен техникалық қызмет көрсетуді жеңілдетуге кепілдік береді.

Аты:Электр қозғалтқышы мен драйвері

Импортталған серво қозғалтқышы (екі осьті мотор қозғалтқышымен басқарылатын Y осі) күрделі планетарлық редуктормен бірге тұрақты, нақты және сенімді жүргізуді қамтамасыз етеді.

Аты:Нақты сызықтық нұсқаулықтар

Жетілдірілген кесу жүйесі, лазерлік қуат пен серво қозғалыс бір-біріне өте жақсы үйлеседі, жоғары дәлдіктегі редукторлар мен тірек жетегі жүйесі, өңделудің жоғары жылдамдығы мен дәлдігін қамтамасыз ету үшін екі еселенген жұмыс үстелі.

Аты:Кесу басы

Контактісіз кесу басы автоматты биіктікті бақылау және соқтығысуға қарсы функцияға ие, бұл бірдей шығу қуатында кесу жылдамдығын, тегістігін және кесу дәлдігін едәуір жақсартады. Бір сөзбен айтқанда, кесу тиімділігін арттыруға болады.

Аты:Лазер көзі

жылдамдық, жоғары дәлдікпен кесу сызығы және тегіс кесу

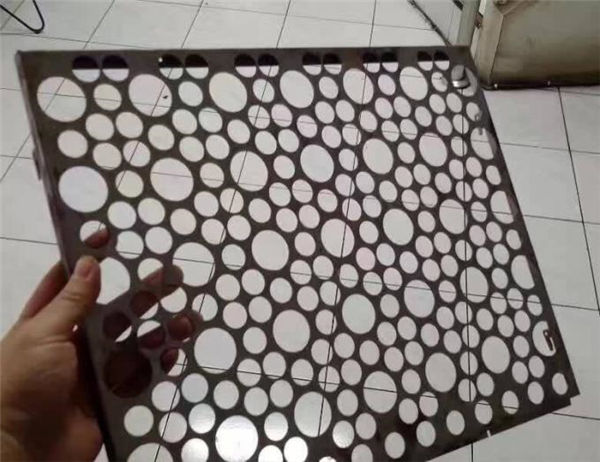

Үлгілерді кесу

Оқыту

Оқудан бастап машинаны орнатуға дейін сатудан кейінгі қызмет (3 тәсіл):
Орнату, пайдалану, техникалық қызмет көрсету және ақаулықтарды жою, техникалық нұсқаулыққа ұсынылатын бейне мен қолданушының ағылшын тіліндегі нұсқауын үйрету орнату, пайдалану немесе күйге келтірудің кейбір мәселелеріне тап болған кезде электрондық пошта, факс, телефон / whatsapp / skype // және т.б. арқылы ұсынылады.
2. Сіздің компанияңыз технологқа фабрикамызға жабдықтар мен жұмыс істеу негіздері туралы негізгі білімді, оқу уақыты шамамен 3-5 күнді құрайтын ұйымдастыруды ұйымдастыра алады, оқытудың мазмұны келесідей: а) сызу бойынша бағдарламалық қамтамасыздандыру бойынша жалпы білім; в) басқару панелі мен бағдарламалық жасақтама параметрлерінің маңыздылығы, параметрлер диапазонының параметрлері; г) машинаны негізгі тазарту және техникалық қызмет көрсету; e) аппараттық құралдың ақаулықтарын жою;
3. «Үйден-үйге» оқыту қызметі. виза, жол жүру және тұру шығындары тапсырыс берушінің мойнында болады. Жаттығу кезінде екі инженерге де аудармашы ұйымдастырған дұрыс. Оқу уақыты: 3-5 күн.

Кепілдік

а) .1Барлық машина үшін (Антропогендік зақым туралы келісілген).

б). Ұзақ уақыт қызмет көрсету және қосалқы бөлшектерді жеткізу

в) .Операциялық персонал үшін тегін оқыту. (инженер шетелге шығуы мүмкін, келісілген).

Жиі қойылатын сұрақтар

С: Лазер кесетін машинаның максималды қалыңдығы қандай болуы мүмкін?
Ж: Бұл металл және лазерлік қуатқа байланысты болады. мысалы: егер ол болат болса, онда ол 1мм = 100 Вт құрайды, сондықтан 700 Вт лазерлік кесу машинасы 7 мм болатты кесіп алады.

С: Талшықты лазерлік кесу машинасы қандай материалды кесуге болады?
Ж: Барлық металды талшықты лазерлік кесу машинасымен кесуге болады. Кейбір шағылыстырғыш материалмен біз алюминий мен мыс сияқты кесу үшін жоғары қуат қажет болады.

С: Машинаның жұмыс уақыты қандай?
A: Талшықты лазерді кесетін машинаның жұмыс уақыты 30 күн. Жетілдірілген уақытты жеке нұсқамен қарастырамыз.
