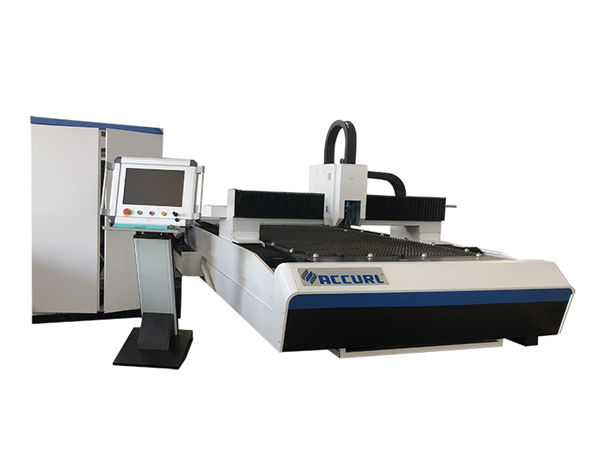

Құбырлар мен парақтарға арналған талшықты лазерлік кесу машинасы

Құбырлар мен парақтарға арналған талшықты лазерлік кесу машинасы

Өнім туралы мәліметтер

Сертификаттау: CE
Төлем және жеткізу шарттары:
Тапсырыстың ең аз саны: 1Сет
Бағасы: келісімді
Қаптама туралы мәліметтер: 1 * 20GP контейнер
Жеткізу мерзімі: 30 күн
Төлем шарттары: L / C, D / A, T / T, D / P, Western Union, аккредитив
Жеткізу мүмкіндігі: айына 50 рет

Өнімнің толық сипаттамасы

Қолдану::Барлық металдан жасалған материалдарҚалыңдығы:SS Upto 10мм, MS Upto 22см
Лазер түрі ::ТалшықCNC немесе Not ::Иә
Салқындату режимі ::Суды салқындатуБағдарламалық жасақтаманы басқару ::Cypcut
Графикалық форматты қолдау ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTШығу орны ::Қытай
Модель нөмірі::TY-3015DGСатудан кейінгі қызмет ::Шетелдегі техникаларға қызмет көрсететін инженерлер
Қайталанатын дәлдік ::+ -0.03ммЖұмыс температурасы::0 ° C-45 ° C
Жұмыс ылғалдылығы ::5%-95%Лазер көзі:Қытайлық немесе импортталған
Вольтаж::AC380V ± 10% 50HZ (60HZ)Кесу алаңы:3000 * 1500 мм стандартты, үлкенірек мөлшерге тапсырыс беруге болады

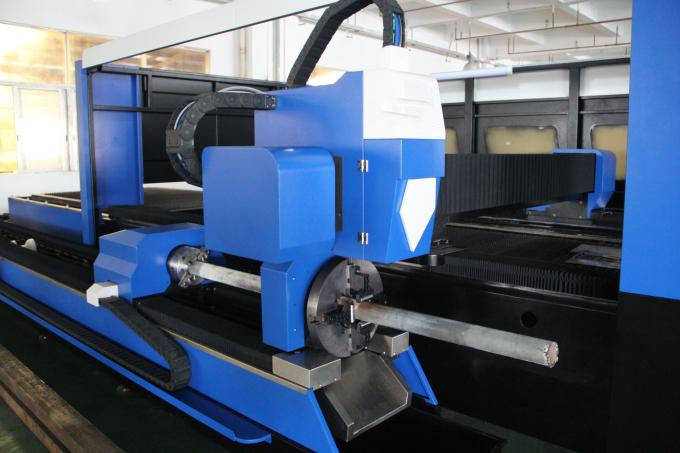

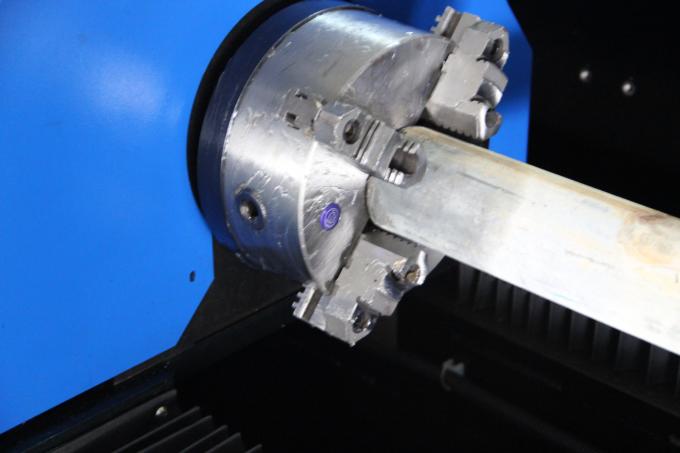

Құбырлар мен парақтарға арналған талшықты лазерлік кесу машинасы

Машина корпусы

1. Біздің металл корпусы 8 мм болаттан жасалған, 600 ℃ жылу өңдеу, дәл дәнекерлеу, деформациясыз 20 жыл жұмыс істейтініне көз жеткізу.
2. Магний қорытпасы бар гантри, Деформациясыз берік тұрақтылық, Жылдам қозғалыс.

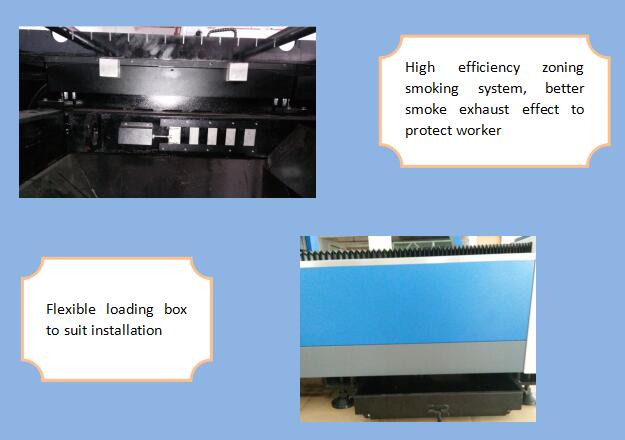

3. Машина корпусының екі жағында темекі шегуді жоғары тиімді аудандастыру жүйесі, қатты шаң мен темекі жинау жұмысшыға зиянды азайтады.
4. Импорттық дәлдікпен фланецті төмендеткіш және серво қозғалтқыш, Жылдам жұмыс жылдамдығы.
5. Машинаның төсегіндегі 70 пышақ пен 6 жылжымалы жолақ, машинаның ескертуін азайтуға арналған жақын жүздері бар, парақтарды оңай жүктеу және жүктеу үшін цилиндрлермен жұмыс жасайтын слайд-барлар.
6. Икемді тиеу қорабын алдыңғы және екі жағынан да ашуға болады, бұл машинаның жұмыс күйіне жақсы әсер етеді.

Ерекшелігі

Лазер көзіIPG / Raycus / Nlight
Машина корпусыгантри құрылымы
Жұмыс сапарларыБеру құрылғысы бар жоғары дәлдіктегі шарикті сандық басқару үстелі
Максималды жұмыс жылдамдығы80м / мин-90Г / мин
X / Y орналасу дәлдігі0,03 мм / м
Нәр беруші380В 50Гц / 60Гц
X / Y қайталанатын орналасу дәлдігі± 0,03 мм
Жүгіру температурасы0 ° C-45 ° C
Максималды үдеу1.0Г
Машинаның жалпы қуаты<16КВА
Қолданбалы материалдарЖіңішке болат, тот баспайтын болат және басқа да металл табақтар
Кесу алаңы3000мм * 1500мм / 4000мм * 2000мм / 6000мм * 2000 мм
Жалпы салмағы4600тг

Толық суреттер





Аты:Машинаның корпусы мен керек-жарақтары

a600 ℃ термиялық өңдеу, пеште 24 сағат салқындату, CO2 қорғаныс дәл дәнекерлеу, деформациясыз 20 жыл пайдаланылғанына көз жеткізу.
Синхронды X / Y / Z осьтері: Z-осі 150 мм жүгіре алады, ол көптеген металл парақтарды кесуге жарамды.
Жоғары сапа оның ұзақ мерзімділігі мен техникалық қызмет көрсетуді жеңілдетуге кепілдік береді.

Аты:Электр қозғалтқышы мен драйвері

Импортталған серво қозғалтқышы (екі осьті мотор қозғалтқышымен басқарылатын Y осі) күрделі планетарлық редуктормен бірге тұрақты, нақты және сенімді жүргізуді қамтамасыз етеді.

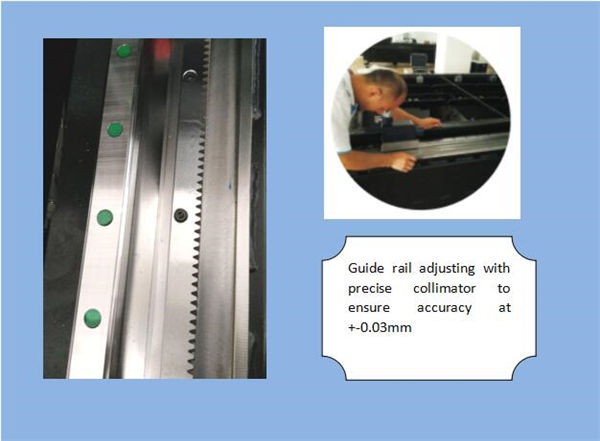

Аты:Нақты сызықтық нұсқаулықтар

Жетілдірілген кесу жүйесі, лазерлік қуат пен серво қозғалыс бір-біріне өте жақсы үйлеседі, жоғары дәлдіктегі редукторлар мен тірек жетегі жүйесі, өңделудің жоғары жылдамдығы мен дәлдігін қамтамасыз ету үшін екі еселенген жұмыс үстелі.

Аты:Кесу басы



Контактісіз кесу басы автоматты биіктікті бақылау және соқтығысуға қарсы функцияға ие, бұл бірдей шығу қуатында кесу жылдамдығын, тегістігін және кесу дәлдігін едәуір жақсартады. Бір сөзбен айтқанда, кесу тиімділігін арттыруға болады.





Аты:Лазер көзі

жылдамдық, жоғары дәлдікпен кесу сызығы және тегіс кесу

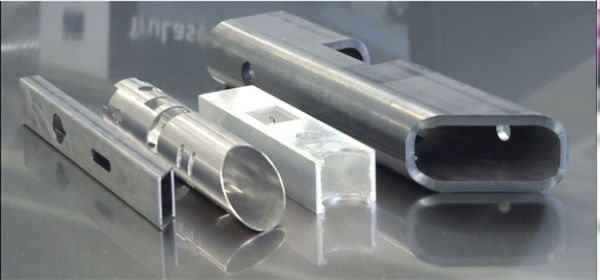

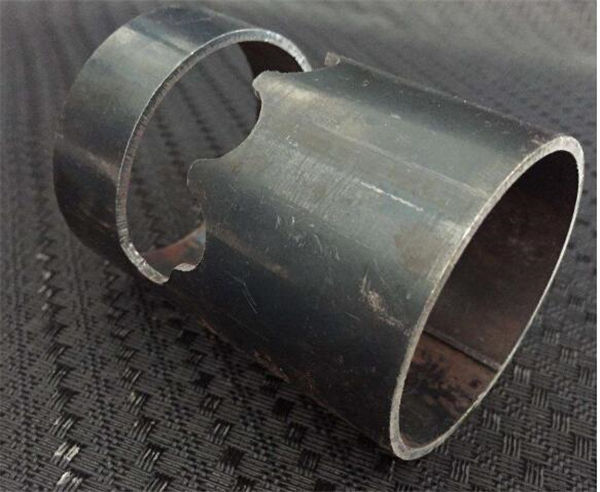

Үлгілерді кесу

Үлгілер:

Оқыту

Келісім-шартқа қол қойғаннан кейін, сіздің серіктесіңіз зауытқа технологты жабдықтар мен жұмыс істеу туралы негізгі біліммен, оқу уақыты шамамен 1-3 күн, оқу мазмұны бойынша келесідей түрде ұйымдастыра алады:
а) сурет салуға арналған бағдарламалық қамтамасыздандыруды оқыту;
b) оқу процедураларын қосу және одан тыс машиналар;
c) басқару тақтасы мен бағдарламалық қамтамасыздандыру параметрлерінің маңыздылығы, параметрлер диапазонын орнату;
г) машинаны негізгі тазарту және техникалық қызмет көрсету;
e) жалпы аппараттық ақауларды жою;
f) пайдалану туралы ескерту,

Кепілдік

а). 1Жыл лазерлік кескіш металл құбырлар станогының барлығына арналған (Антропогендік зақым туралы келісілген).
ә). Лазер көзі 2 жылдық кепілдік
в). Ұзақ мерзімге қызмет көрсету және қосалқы бөлшектерді жеткізу
г). Қызметкерлерді ақысыз оқыту. (инженер шетелге шығуы мүмкін, келісілген).
